肖特基二极管的工作原理

一、核心结构与工作原理
1.金属-半导体结替代PN结
采用金属（钼/铬/铂）与N型半导体直接接触形成势垒层
无PN结少子存储效应，仅靠多数载流子（电子）导电

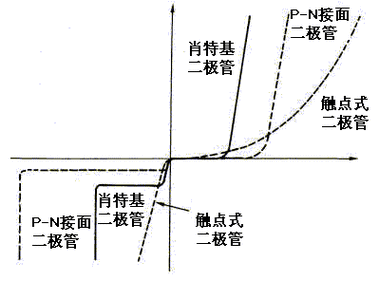

2.单向导通机理
正向偏压：电子从半导体向金属扩散，形成低阻通路（导通压降0.2-0.4V）
反向偏压：金属侧电子被电场拉回，形成高阻截止状态

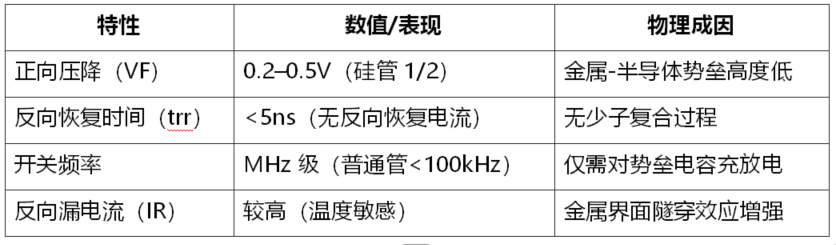

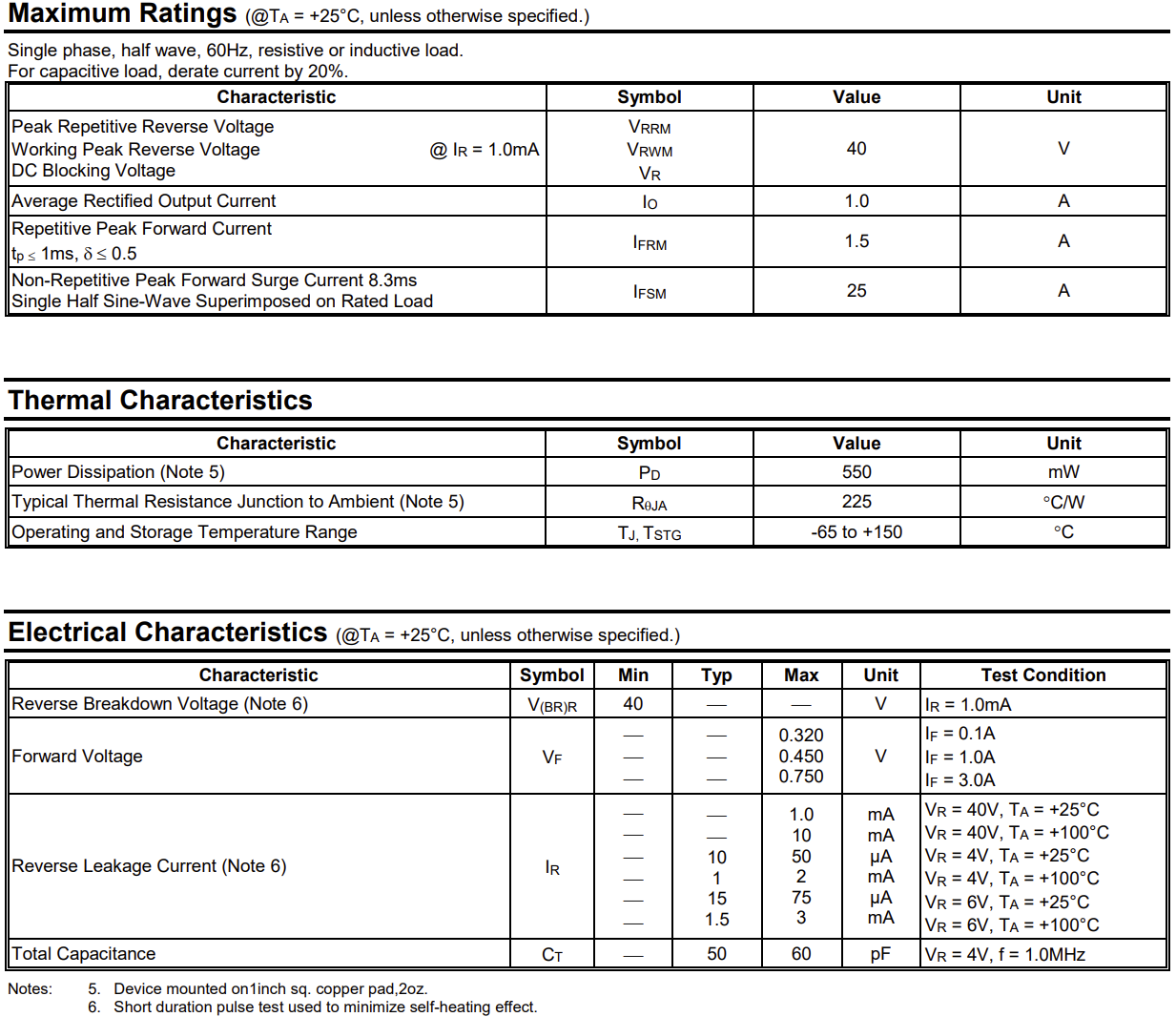

二、核心性能优势



三、典型应用场景
1.低压大电流整流
手机快充：SS34（3A/40V）用于20W适配器次级整流，效率>92%
服务器电源：MBR30200PT（30A/200V）实现12V/100A同步整流
2.高频信号处理
射频检波：1N5711用于5G基站混频电路，工作频率达6GHz
微波通信：HSMS-286K实现40GHz微波信号解调
3.新能源系统
光伏优化器：SiC肖特基（C6D10065A）在800V组串中降低损耗15%
电动汽车DC-DC：1200V SiC模块支持800V→12V转换，η>97%

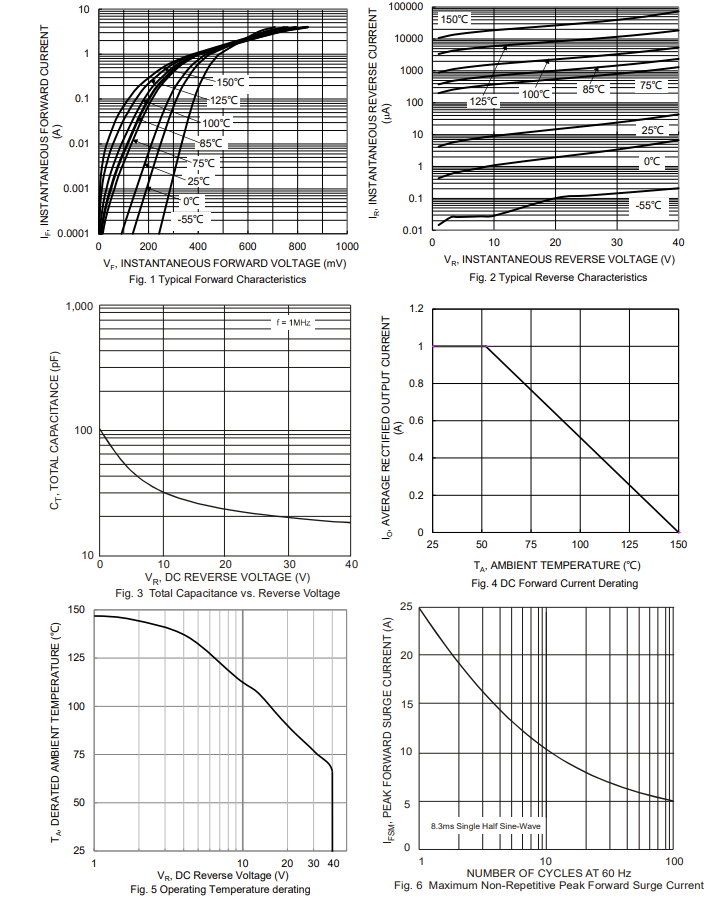

四、关键设计限制
1.耐压瓶颈
传统硅基肖特基耐压≤200V（势垒层薄易击穿）
突破方案：SiC肖特基（C3D10060A）耐压达600V
2.热稳定性缺陷
结温>125℃时漏电流指数级增长（如150℃时IR增加1000倍）
散热对策：铜基板封装+导热硅脂（RθJC<1.5℃/W）

五、选型黄金法则
1.电压电流匹配
$$VRRM>1.5\times Vi{n}_{m}ax$$
$$IF>1.2\times Iloa{d}_{m}ax$$（如12V/5A负载选SS56）
2.高频场景优化
开关频率>200kHz时首选肖特基（避免快恢复管1V压降损耗）
射频应用需低结电容（如HSMS-2820结容仅0.7pF）

前沿发展：GaN肖特基（TP65H035WS）突破1200V耐压，开关频率达MHz级，但成本为硅基器件5-8倍。

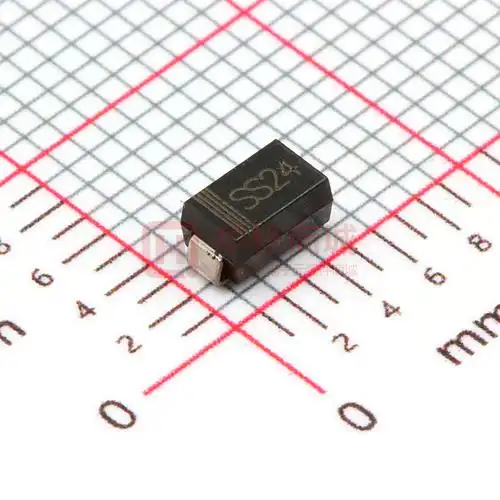

肖特基二极管的典型应用

以下是肖特基二极管10个典型应用案例，涵盖家用电器、工业控制、新能源、医疗及航空等领域，结合最新技术参数与实现原理：

一、家用电器领域
1.变频空调PFC整流
应用：美的变频空调采用MBR30200PT肖特基模块（30A/200V），将市电转换为直流母线电压，效率达98.2%。
技术要点：低VF（0.45V@15A）减少导通损耗，配合SiC MOSFET实现20kHz高频开关。
2.电磁炉高频整流
应用：苏泊尔电磁炉使用SS56肖特基二极管（5A/60V），在20kHz工作时VF仅0.55V，热损耗比快恢复管降低40%。
二、工业控制领域
3.PLC信号隔离
应用：西门子S7-1500 PLC输入回路采用BAT54S双肖特基管，阻断24V直流反向电流，响应时间<5ns。
4.伺服驱动器续流
应用：安川伺服驱动器中SK34肖特基管（3A/40V）为IGBT提供续流通路，trr≈1ns避免电压尖峰。
三、新能源与电力电子
5.光伏优化器MPPT
应用：华为智能光伏优化器使用SiC肖特基（C3D10060A），在150V输入时效率>99%，夜间反向漏电流<10μA。
6.电动汽车OBC整流
应用：特斯拉Model 3车载充电机采用1200V SiC肖特基模块，支持11kW双向充放电，结温175℃仍稳定工作。
四、医疗设备
7.便携超声探头供电
应用：飞利浦Lumify超声设备用SS14肖特基管（1A/40V）实现5V/2A高效整流，温升<15℃。
五、航空航天
8.卫星电源矩阵管理
应用：北斗导航卫星采用抗辐射肖特基（RHFL4913S），在太空辐照环境下保持28V输出波动±0.5%。
9.飞机娱乐系统电源
应用：空客A350客机AVOD系统使用PMEG3050EP肖特基管（3A/30V），RFI噪声比普通二极管低20dB。
六、充电基础设施
10.直流快充桩整流
应用：ABB Terra 360kW快充桩采用1700V SiC肖特基模块，支持1000V平台充电，效率达98.5%。

选型原则：
200V以下/100kHz以上优选肖特基（如SS系列）
高温高压场景选用SiC肖特基（如Cree/Wolfspeed）
成本敏感型应用可兼容FRD（如UF系列）
