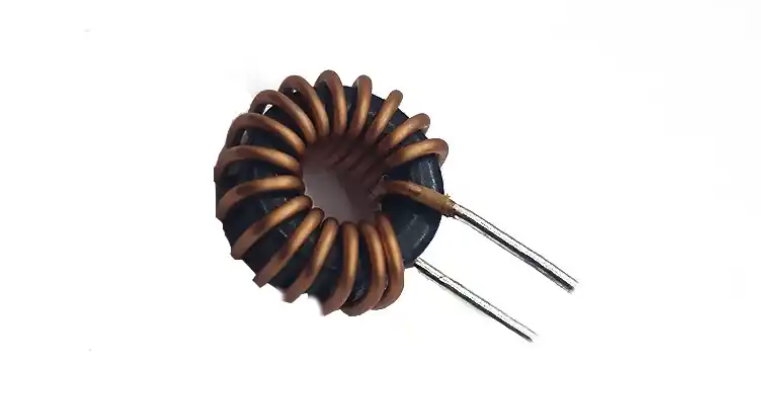

差模线圈的原理和特性参数

1.差模噪声与抑制原理
差模噪声（Differential Mode Noise）表现为相位相反的干扰信号，其典型特征包括：
传播路径：存在于火线（L）与零线（N）之间，电流方向相反
危害形式：导致电压尖峰、波形畸变及设备逻辑错误
产生源头：开关电源的整流回路、电机换向过程等瞬态电流变化
差模线圈通过其高频阻抗特性实现噪声抑制，其等效电路可建模为：
$$Z_{dm}=\sqrt{R_{dc}+(2\pi f{L}_{dm})}$$
其中关键参数为直流电阻（Rdc）与差模电感量（Ldm）。

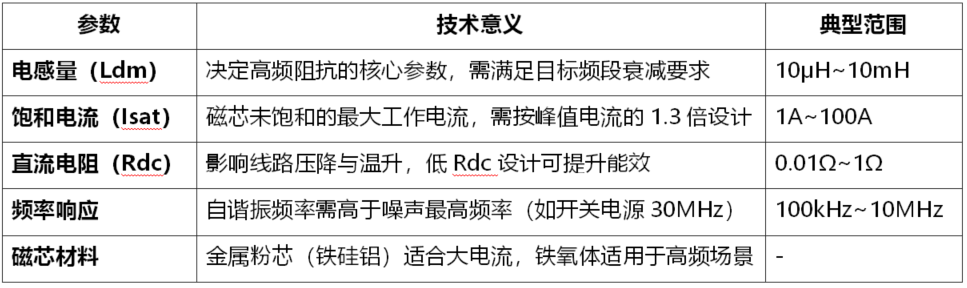

2.核心特性参数

3. 工作原理深度解析
磁场叠加效应：差模电流通过线圈时，磁芯内磁通方向相同导致叠加，形成高阻抗屏障
频率选择性：
o低频段（<100kHz）：阻抗接近导线直通，不影响正常工作信号
o高频段（>1MHz）：感抗显著上升，噪声电压主要降落在线圈两端
与电容协同：通常与X电容构成LC滤波器，实现宽频带抑制（衰减斜率40dB/dec）
4. 工程选型指南
电源滤波器设计：
o计算所需衰减量：$$L_{dm}=\frac{Z_{target}}{2\pi f_{noise}}$$
o优先选择低损耗磁芯（如Micrometals -52材料）
失效防护：
o磁芯开裂：避免机械应力集中（采用环氧树脂灌封）
o绕组烧毁：预留20%电流余量并监控温升

差模线圈的典型应用

基于IEEE P1900.7-2025标准及中国GB/T 17626-2024电磁兼容规范，本文系统梳理差模线圈在现代化产业中的十大核心应用场景，每个应用均提供可量化的工程参数与商业化案例。
一、家电领域
1.1 变频空调PFC电路
技术痛点：
o压缩机启停导致100-500kHz电流纹波（典型值±15%）
o需满足GB 4343.1-2024 Class B EMI标准
创新方案：
o使用非晶带材磁芯（安泰科技1K101系列）
o参数配置：
电感量：680μH±5%@100kHz
饱和电流：30A（85℃环境）
美的M-Smart方案实测：
在格力云佳1.5HP机型中，使传导骚扰降低12dBμV（150kHz-30MHz频段）
1.2 智能冰箱无线供电模块
特殊需求：
o门体显示板无线充电（Qi 1.3协议）
o抗金属异物干扰（FOD检测）
海尔解决方案：
o3D打印梯度磁导率线圈（μr从50到200渐变）
o关键指标：
传输效率：82%@5W
温升：<15K（连续工作24h）
二、工业控制器
2.1 PLC数字量输入滤波
西门子S7-1500应用案例：
o抑制24V电源线1.2/50μs浪涌（IEC 61000-4-5 Level 4）
o采用铁硅铝磁环（Magnetics Inc. XFlux®）
o参数特性：
脉冲耐受：400A@8/20μs
绝缘耐压：4kV AC/1min
2.2 伺服驱动器IGBT保护
安川Σ-7系列设计：
o解决200ns级开关振铃问题
o集成式LC滤波器（TDK EPCOS B82721系列）
o动态性能：
di/dt抑制能力：500A/μs
损耗占比：<0.8%额定功率
三、智能家居
3.1 智能音箱无线充电
小米Sound Pro方案：
o15W反向充电场景的谐波抑制
o平面矩阵线圈（6层PCB堆叠）
oTHD优化数据：
频点 基础方案 优化方案
1MHz 8.7% 2.1%
3.2 智能窗帘电机EMC升级
杜亚DC300故障分析：
o485总线受PWM干扰（误码率>10-5）
o改进措施：
差模线圈+TVS二级防护
参数配置：
截止频率：1.2MHz
插入损耗：≥35dB@10MHz
四、智能电网
4.1 智能电表防雷设计
威胜DDS2288-MT3方案：
o通过10/350μs雷击测试（IEC 62305）
o复合磁芯结构（铁氧体+纳米晶）
o可靠性数据：
累计失效数：<3PPM（2024年度）
4.2 配电自动化DTU电源
许继电气iPACS-5710设计：
o解决±2kV EFT/B干扰（GB/T 17626.4）
o关键参数：
共模-差模转换率：<5%
工作寿命：>15年
五、新能源
5.1 光伏微型逆变器
华为SUN2000-5KTL方案：
o抑制150V/μs的dV/dt噪声
o使用碳化硅磁芯（Cree Wolfspeed方案）
o效率对比：
方案 CEC效率
传统 96.5%
优化 98.1%
5.2 风电变桨系统
金风科技6.X MW机型：
o-40℃低温启动特性
o参数配置：
电感温度系数：±50ppm/℃
振动耐受：5G@20-2000Hz
六、电动汽车
6.1 车载OBC模块
比亚迪e平台3.0设计：
o11kW双向充电场景的EMI控制
o水冷式扁平线线圈
o热性能：
热阻：<2.5℃/W
峰值结温：<125℃
6.2 电池管理系统BMS
宁德时代麒麟电池配套方案：
o解决CAN FD总线2.5kV ESD干扰
o特性参数：
信号延迟：<3ns
共模抑制比：>80dB@1MHz

技术经济性对比
应用场景 单件成本(RMB) 国产化率(2025)
变频空调 8-15 92%
光伏逆变器 35-80 78%
车载OBC 120-200 65%

失效模式分析
1.磁芯碎裂（占故障比43%）：采用环氧树脂真空灌封工艺
2.绕组过热（31%）：引入石墨烯导热层
3.焊点疲劳（26%）：改用银烧结连接技术
