一、元器件封装方式

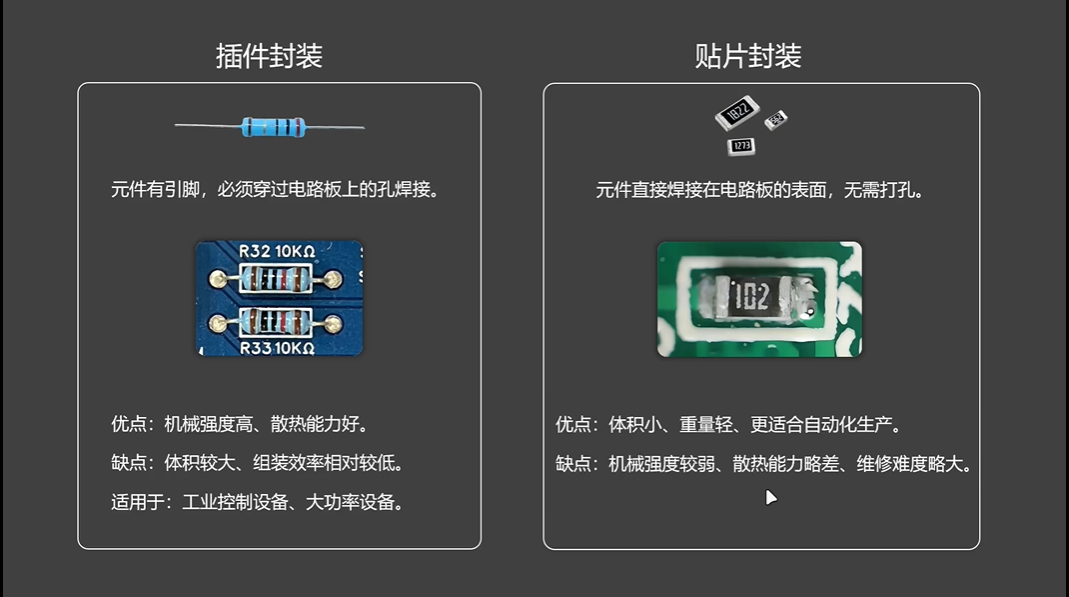

插件封装

元件有引脚，穿过电路板上的孔焊接，散热性能好，体积较大，适用于大功率

贴片封装

无引脚，无需打孔，体积小，重量轻，用于消费电子产品，高密度电路

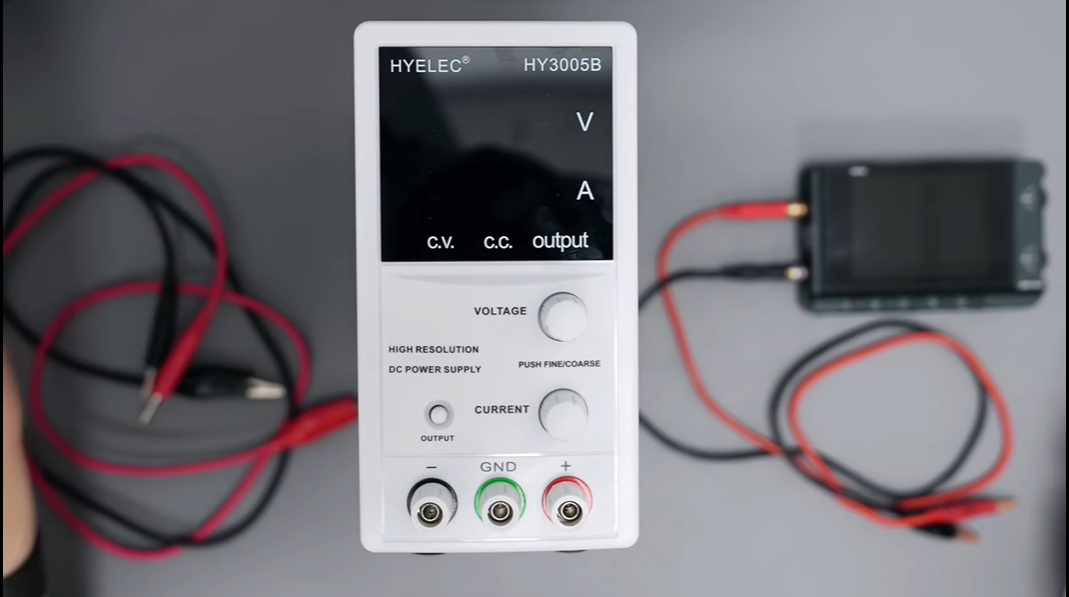

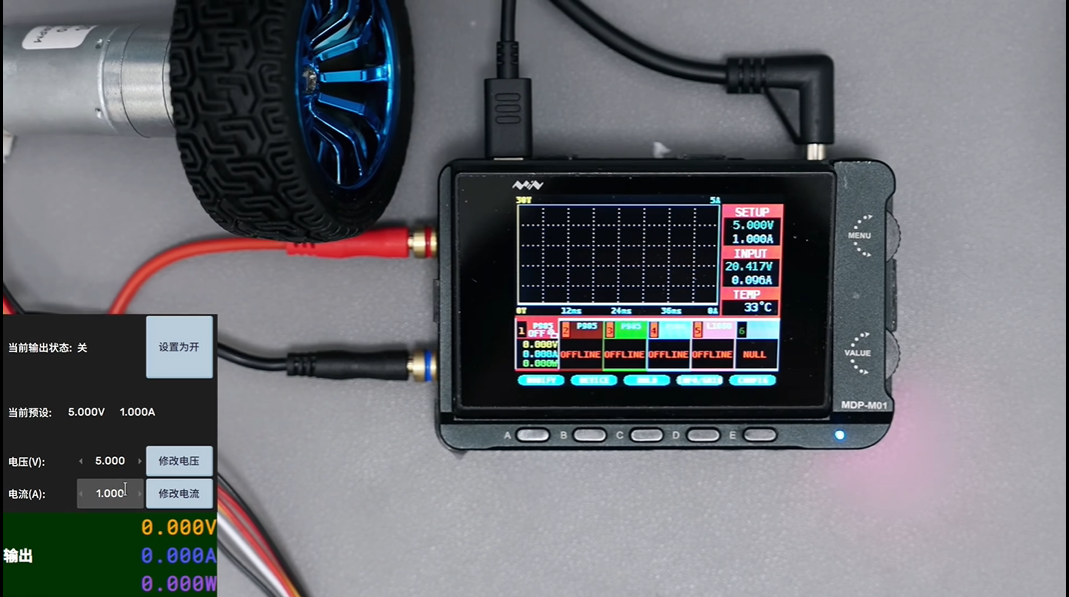

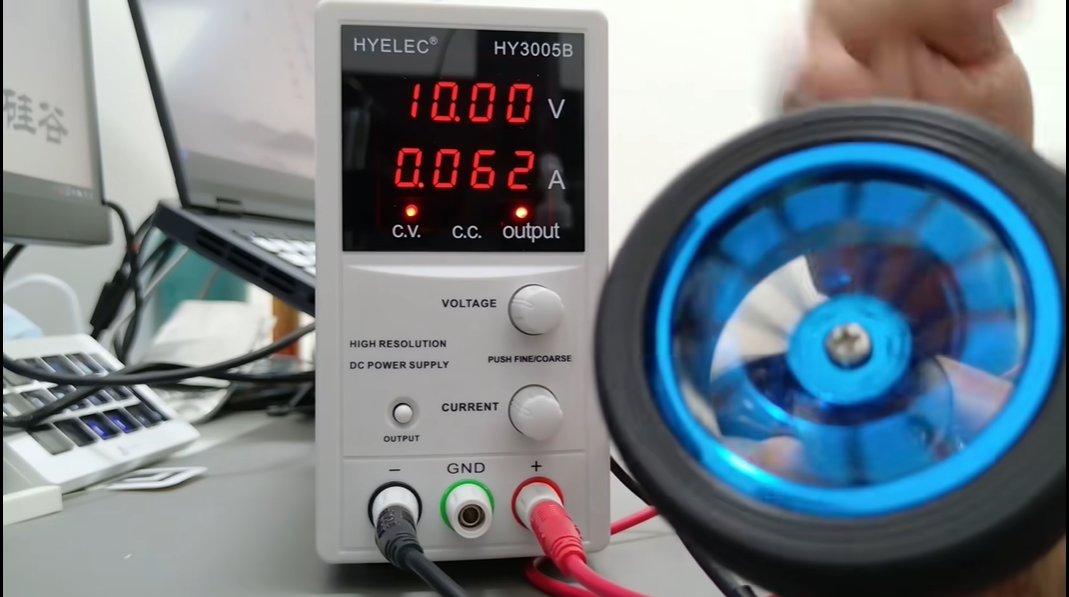

二、直流稳压电源

三、电子元器件

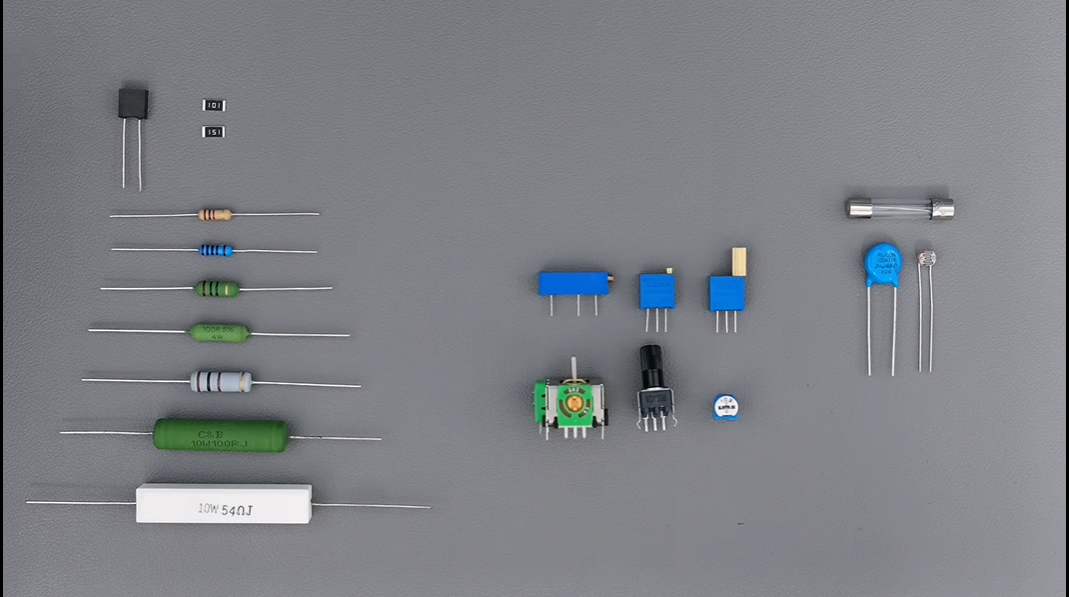

3.1、电阻器

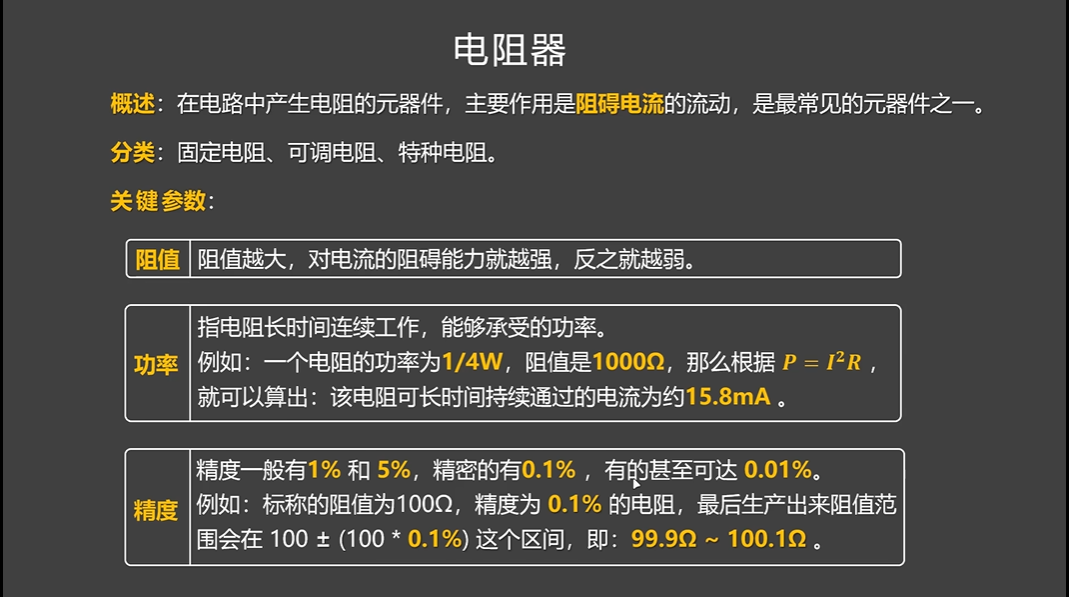

概述：阻碍电流
分类：固定电阻，可调电阻（单圈、多圈可调）、特种电阻

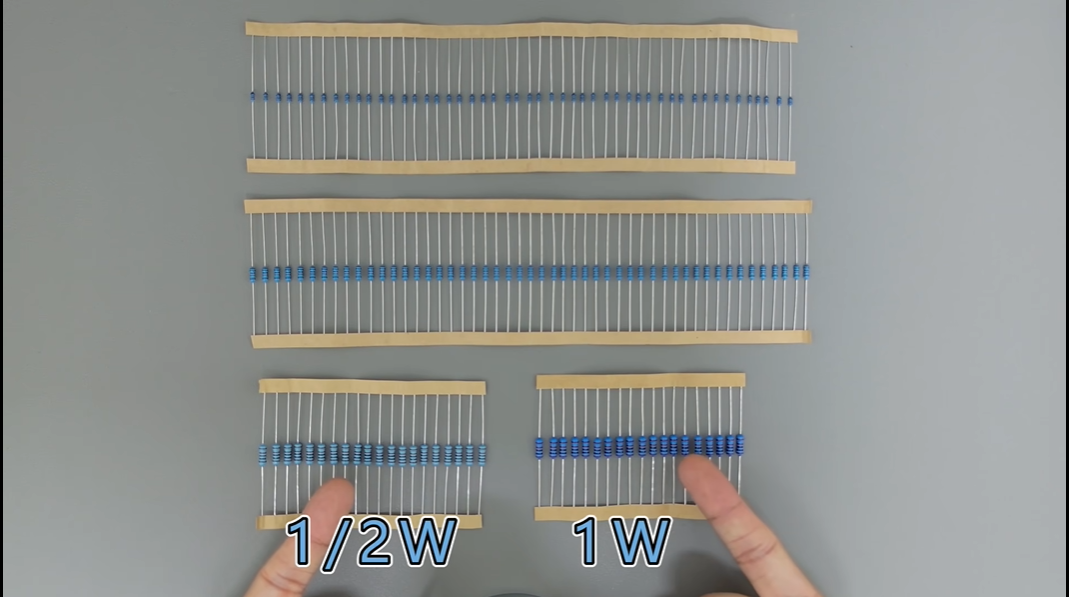

注意：电阻的外观大小，和阻值没有必然联系，外观大小通常和功率有关。

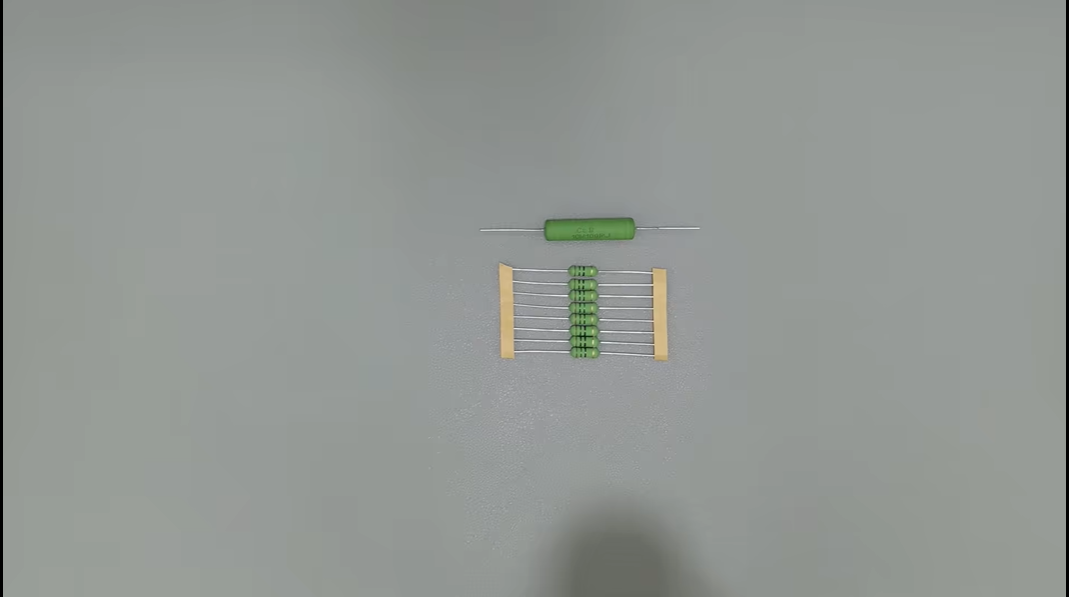

3.1.1 线绕电阻(固定电阻)

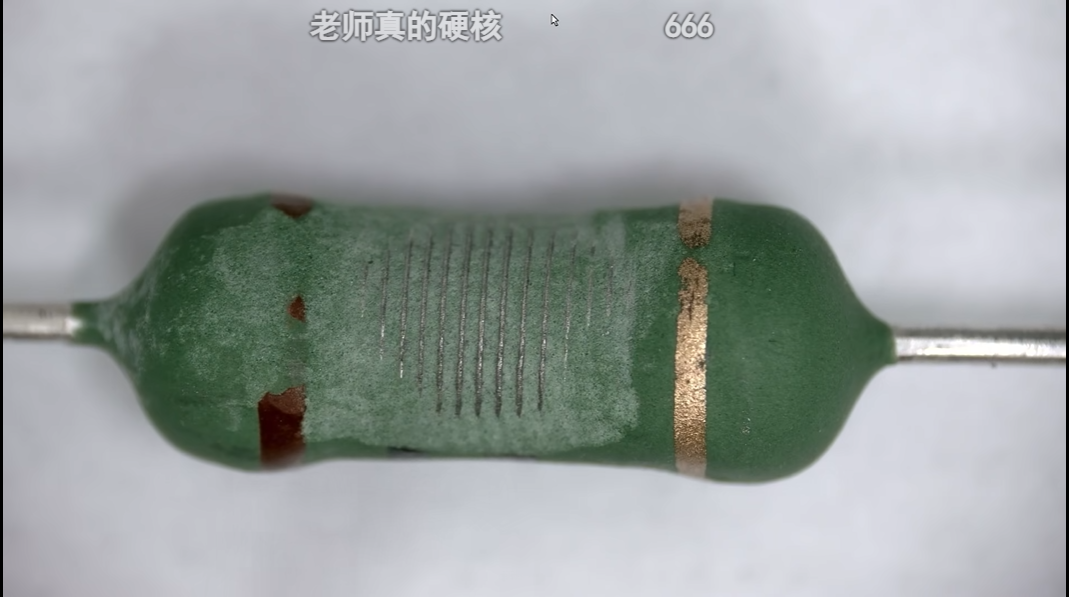

• 外观



10W100RJ：10瓦，100Ω，J：精度±5

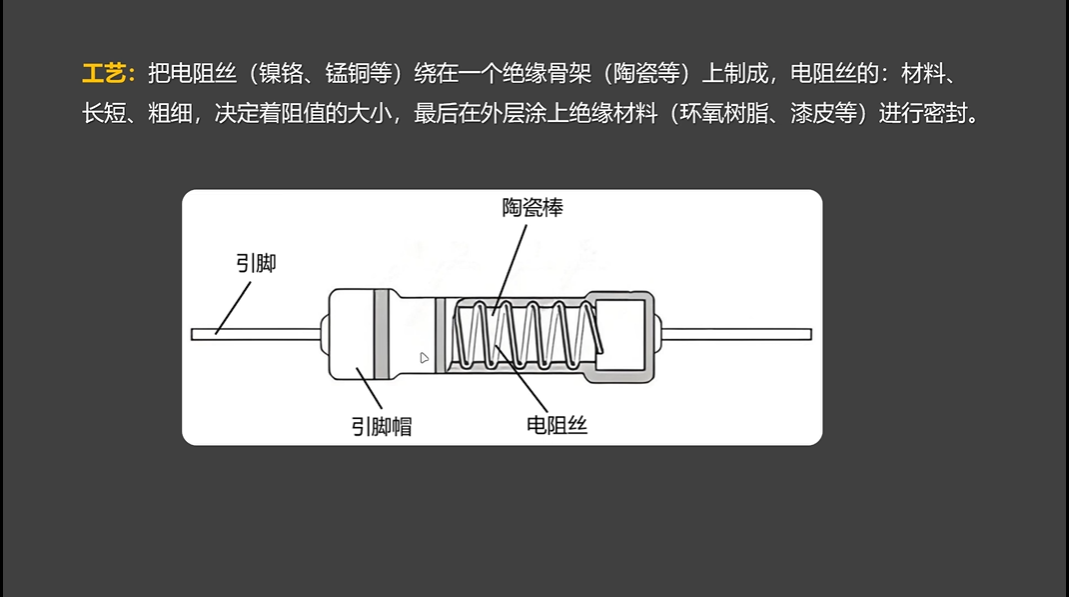

• 工艺

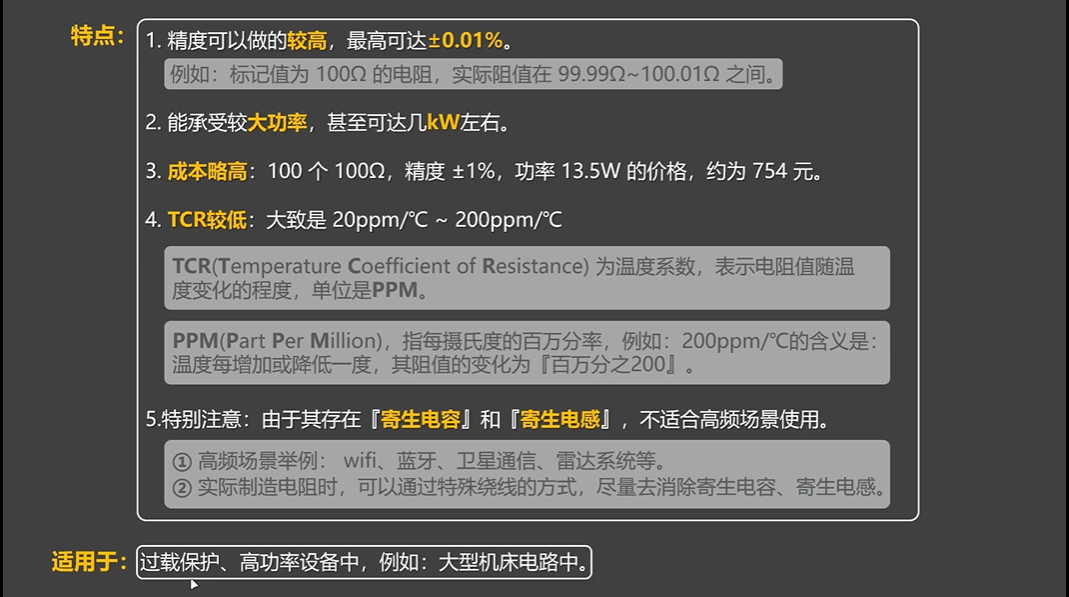

• 特点

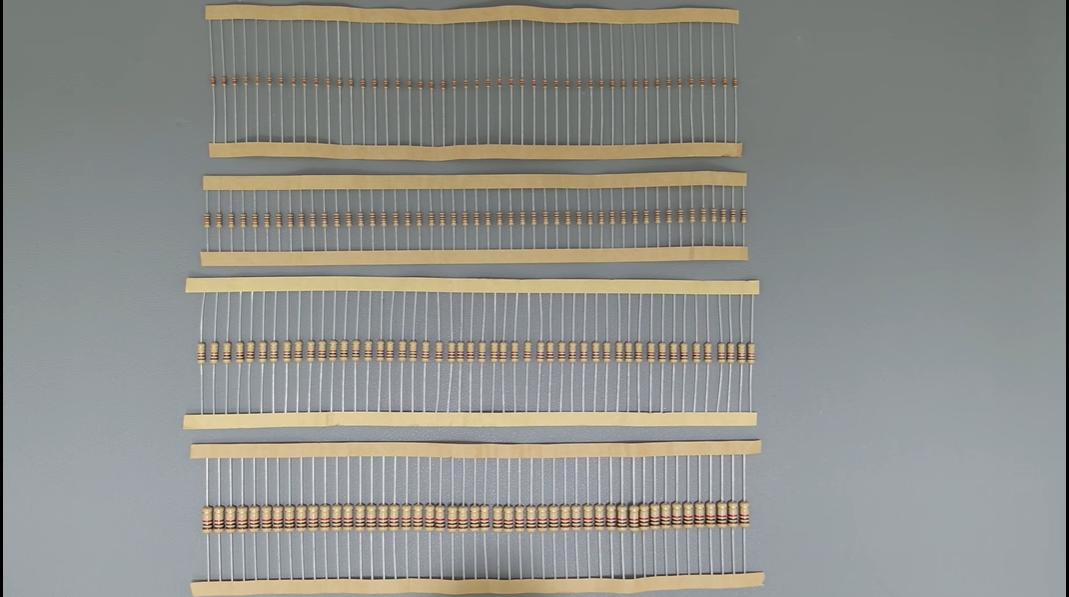

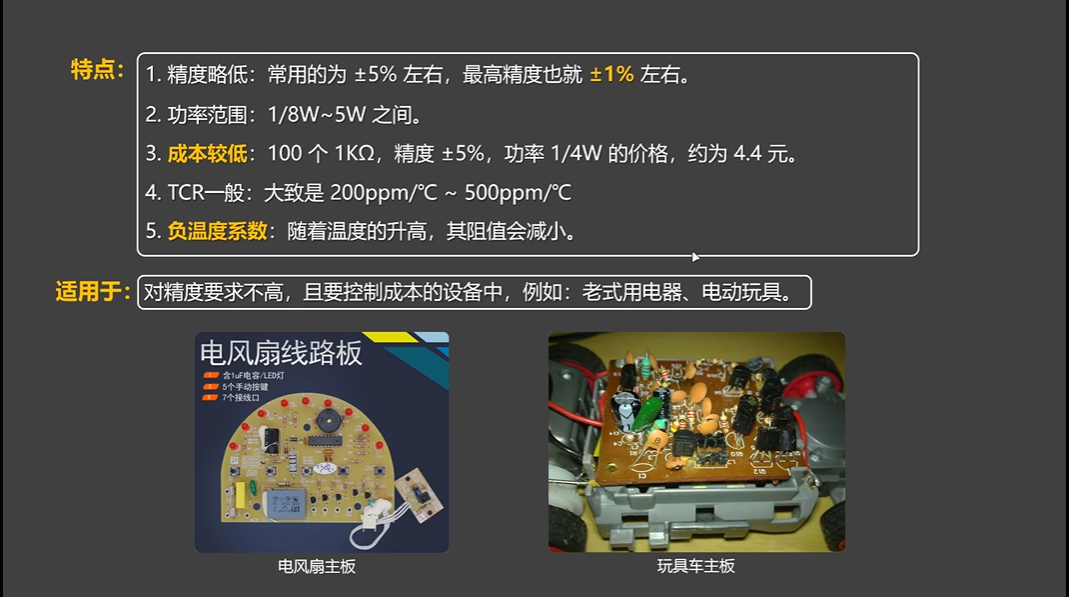

3.1.2、碳膜电阻(固定电阻)

四色环标注法

• 外观

• 工艺

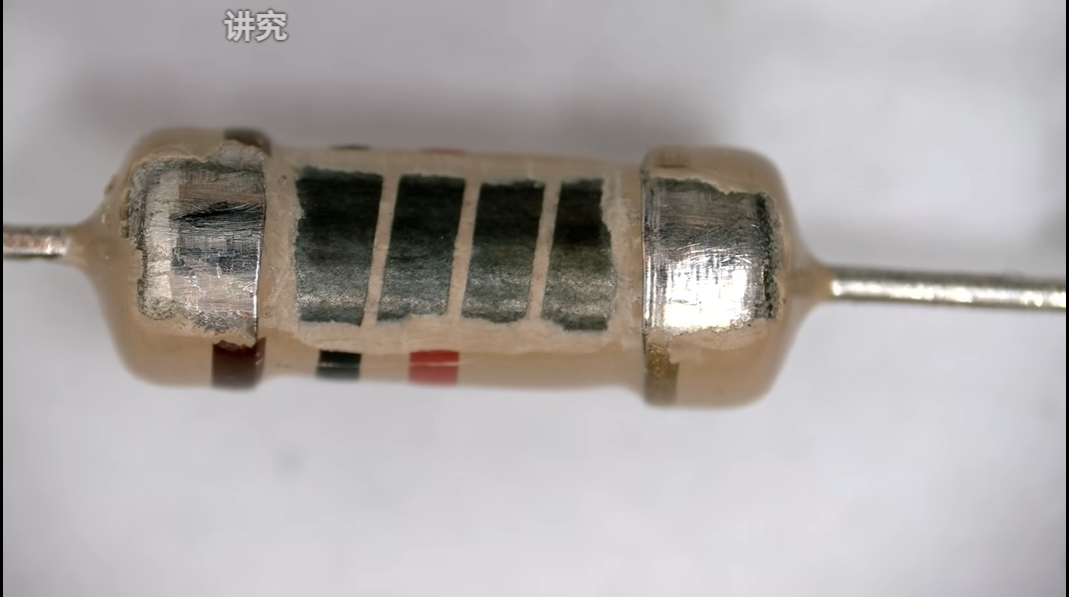

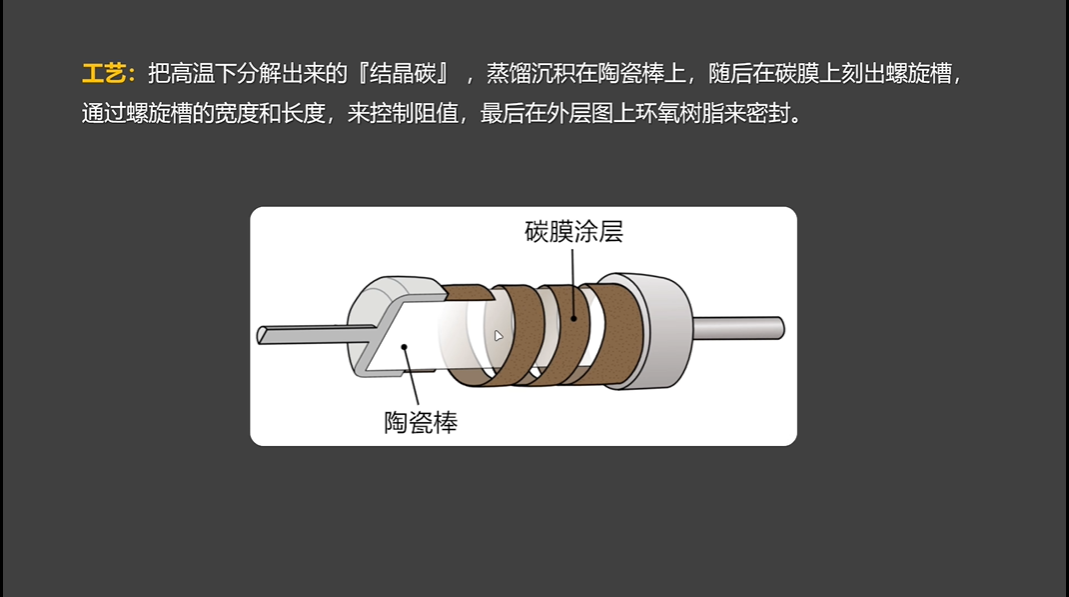

  碳膜

• 特点
  精度略低，通常为±5%左右，最高±1%左右
  功率1/8W~5W


3.1.3、金属膜电阻(固定电阻)

五色环标注法

• 外观

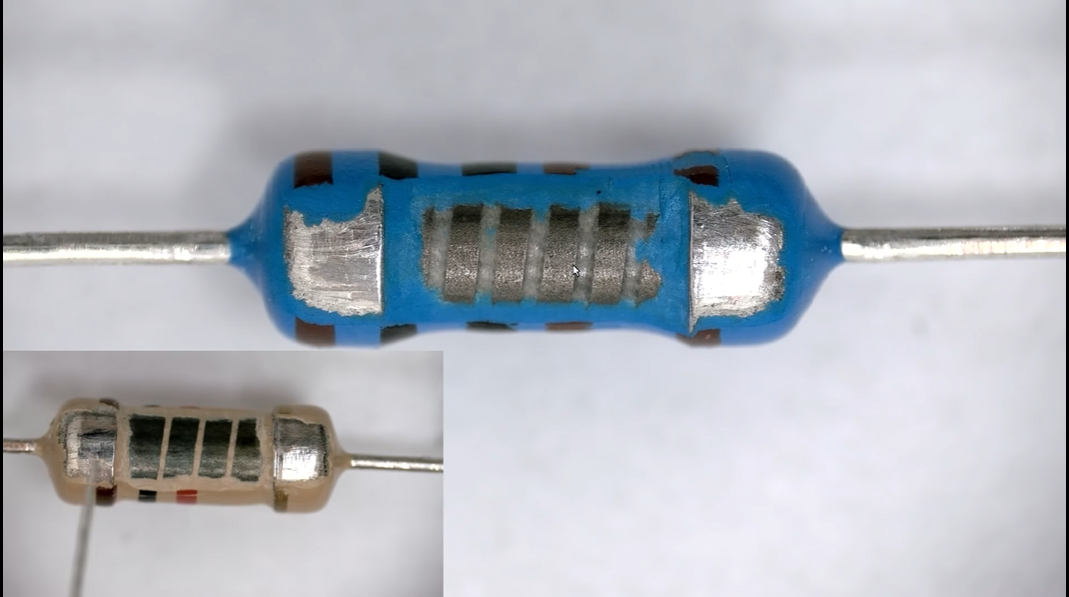

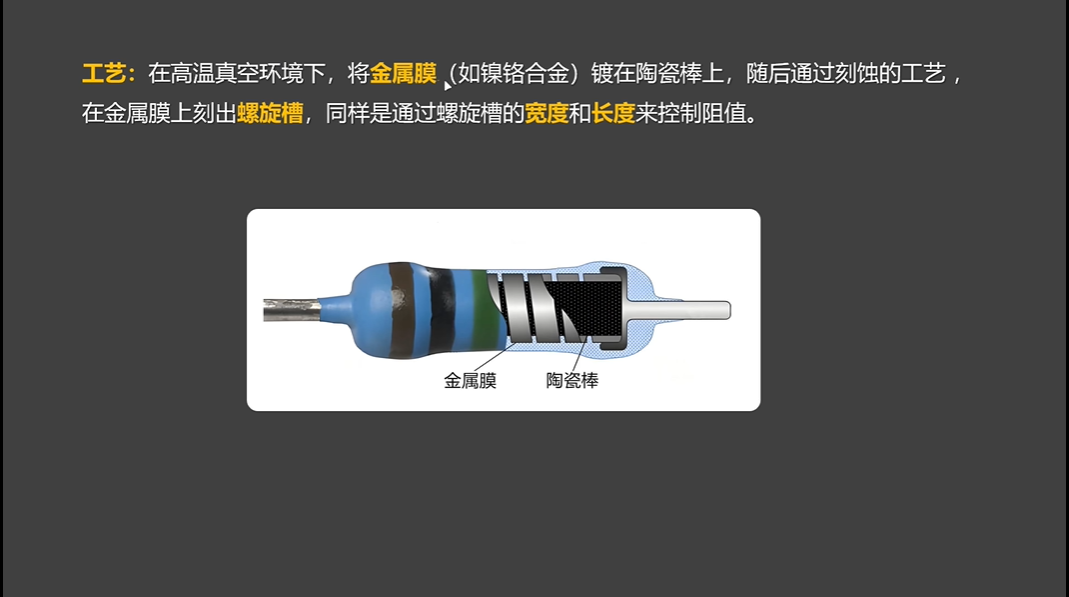

• 工艺
  金属膜比碳膜亮


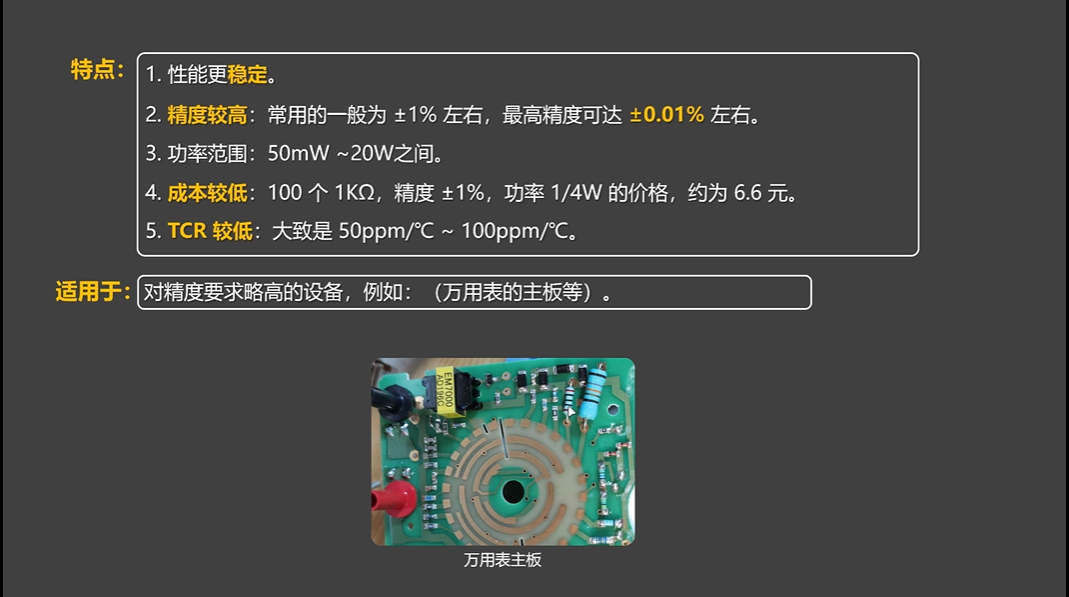

• 特点
  性能稳定；精度一般在±1%，最高±0.01%

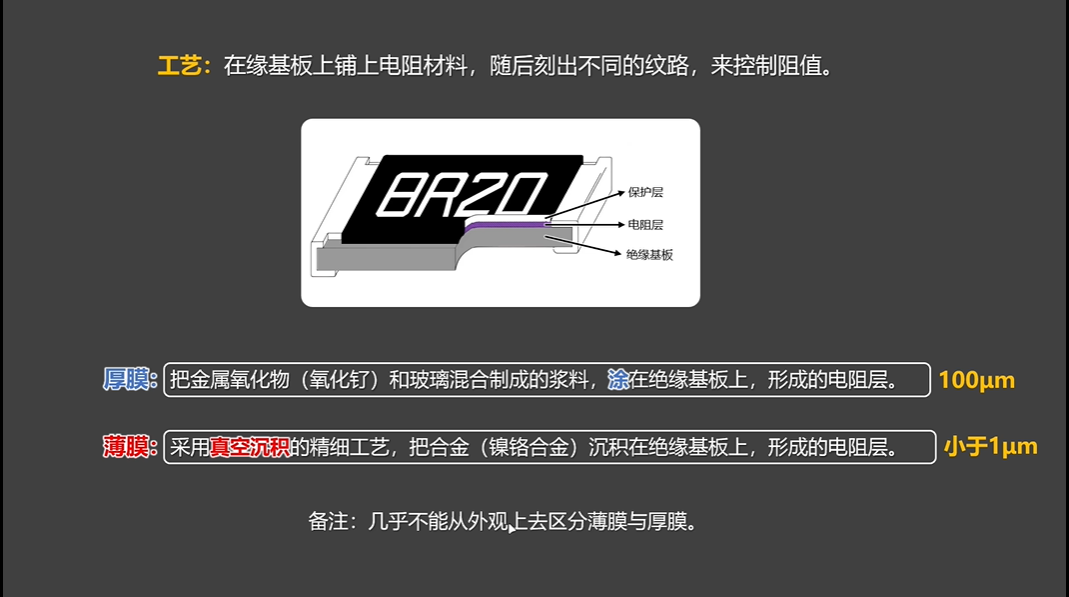

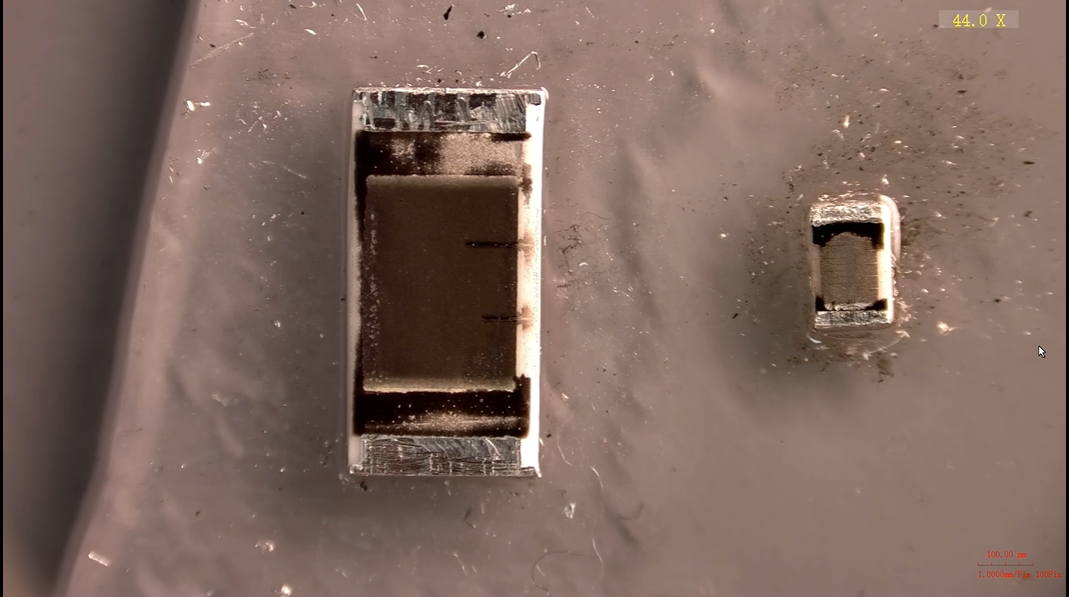

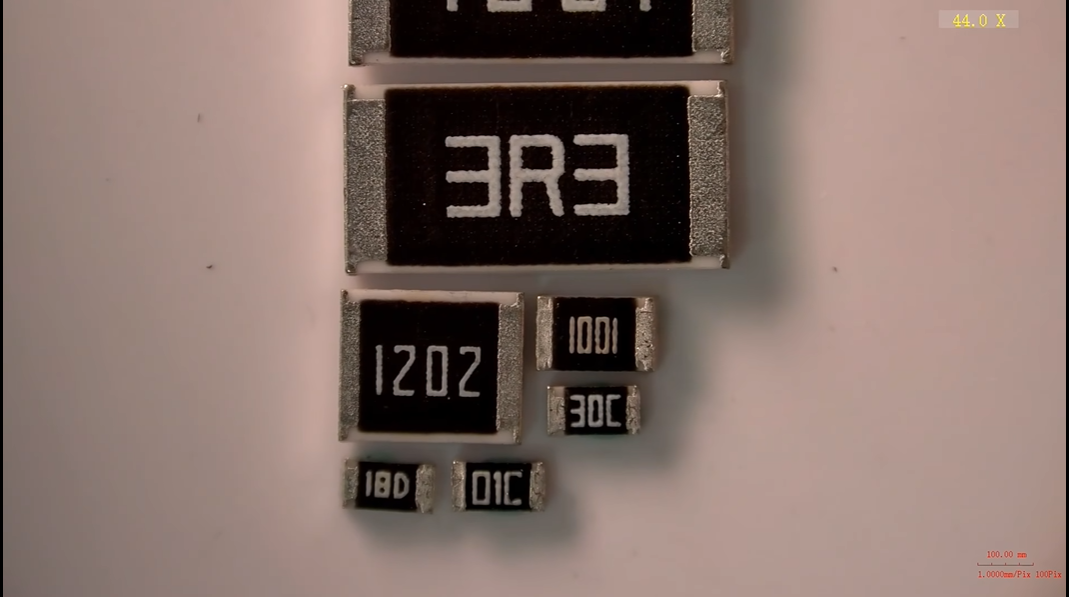

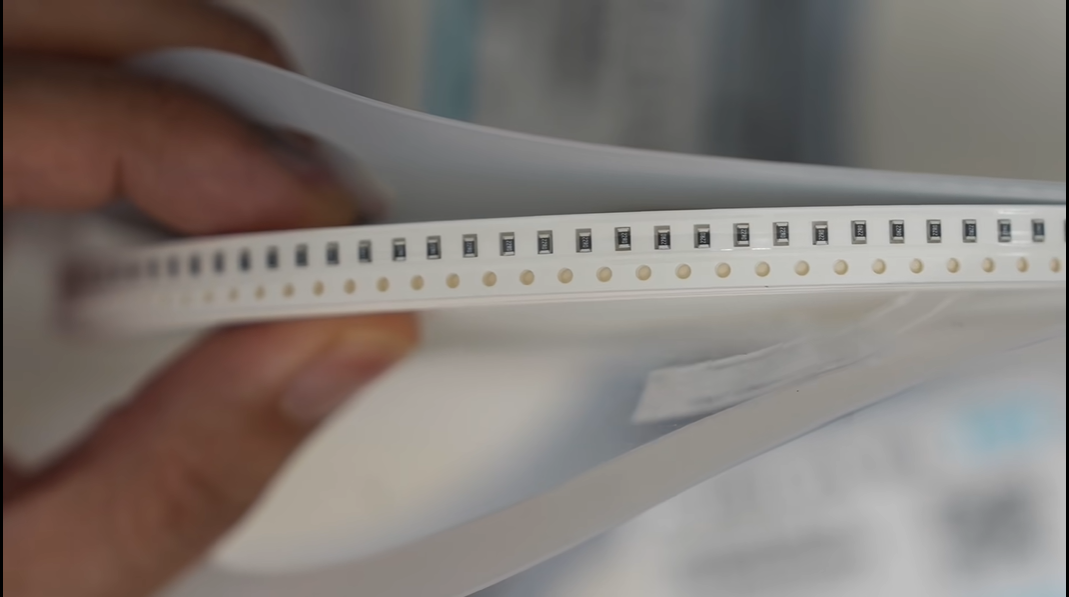

3.1.3、贴片电阻(固定电阻)

• 外观


• 工艺


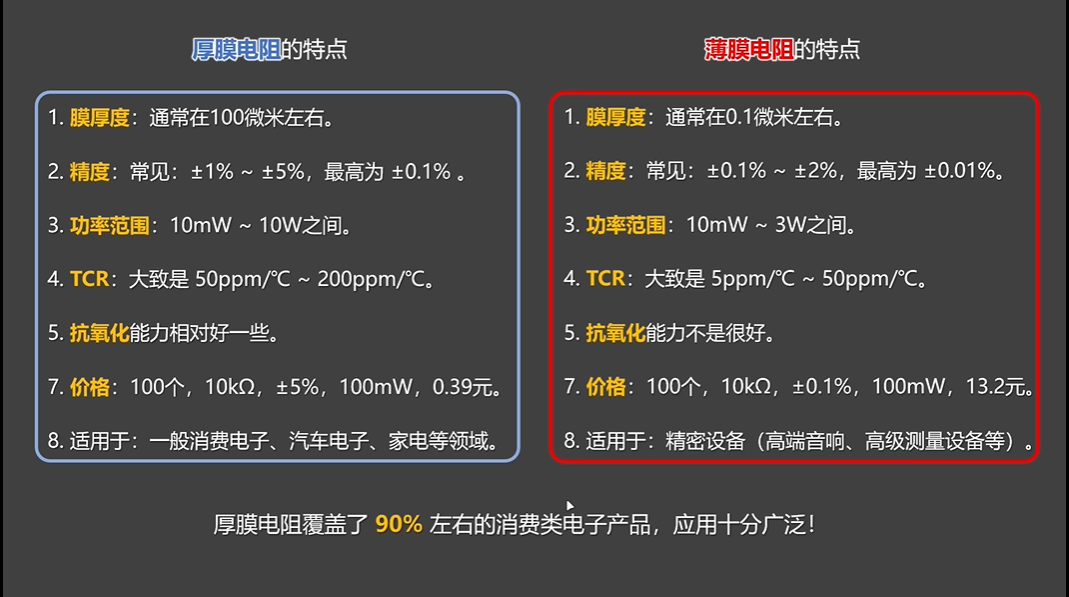

• 特点

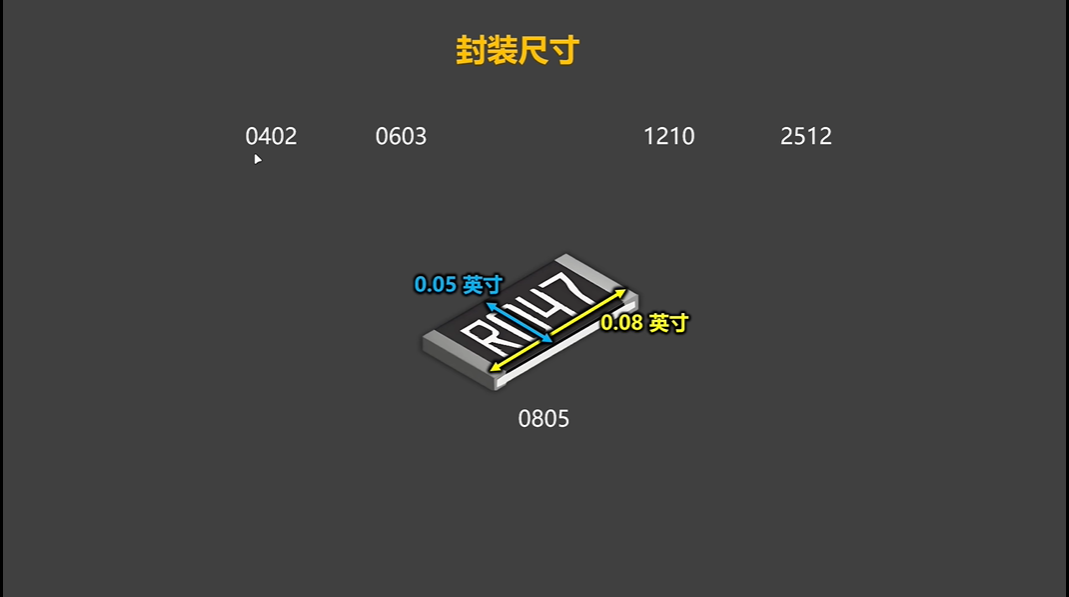

• 封装尺寸

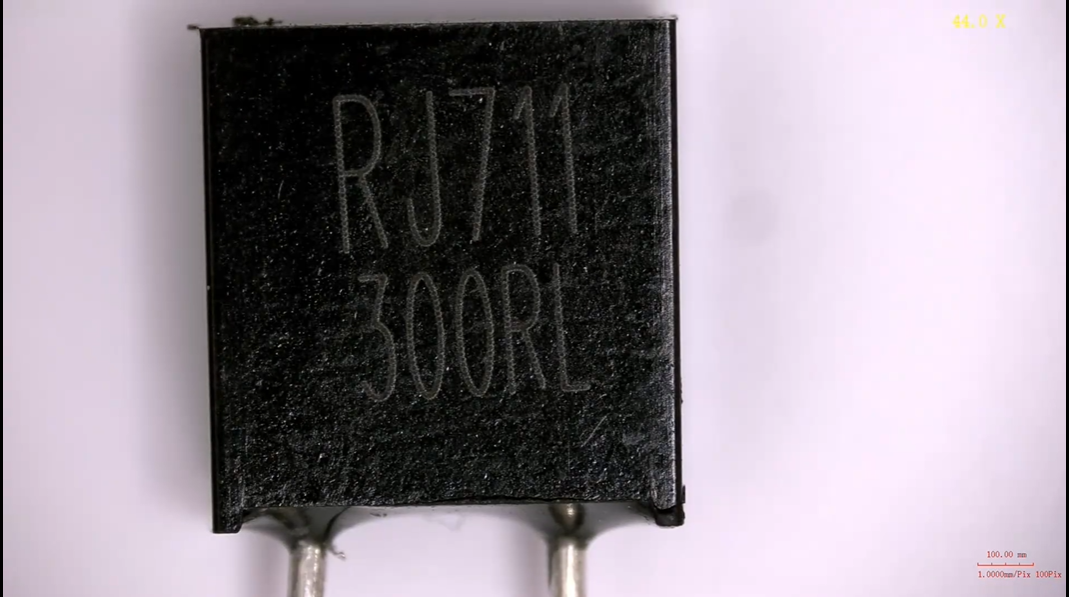

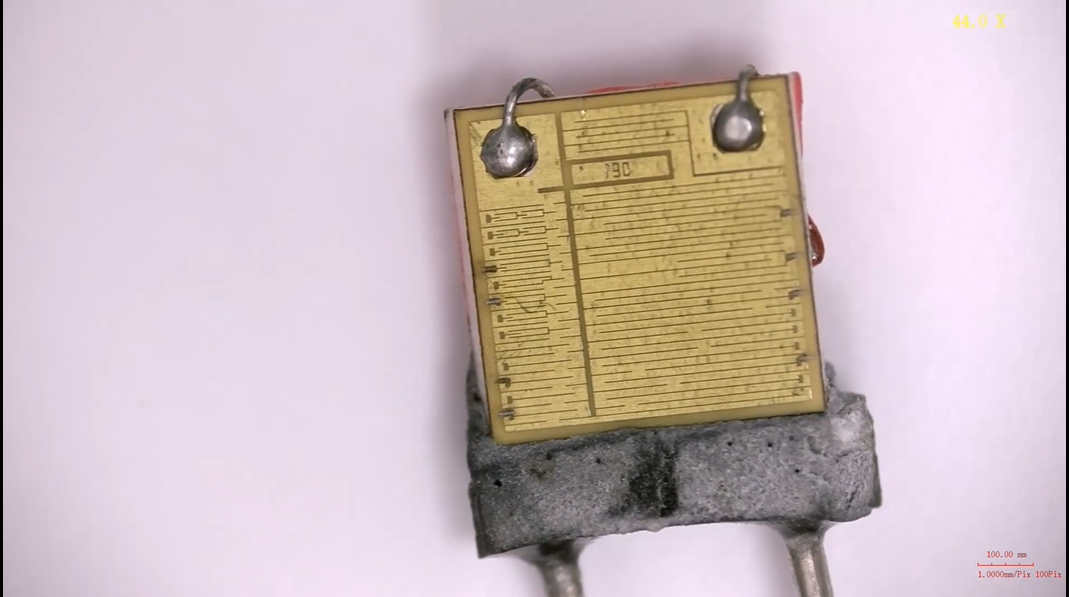

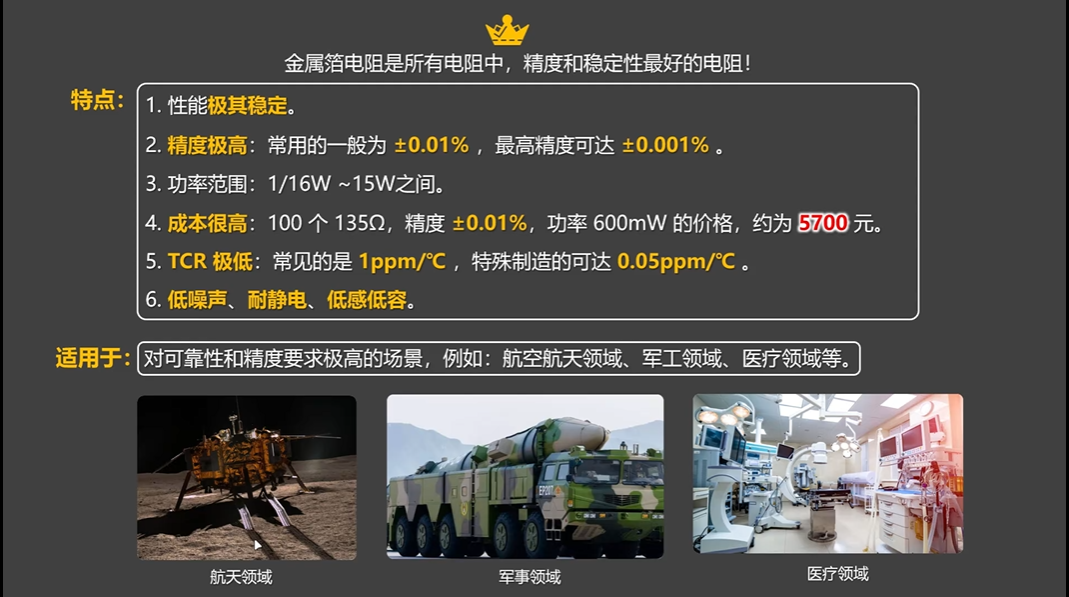

3.1.4 金属箔电阻(固定电阻)

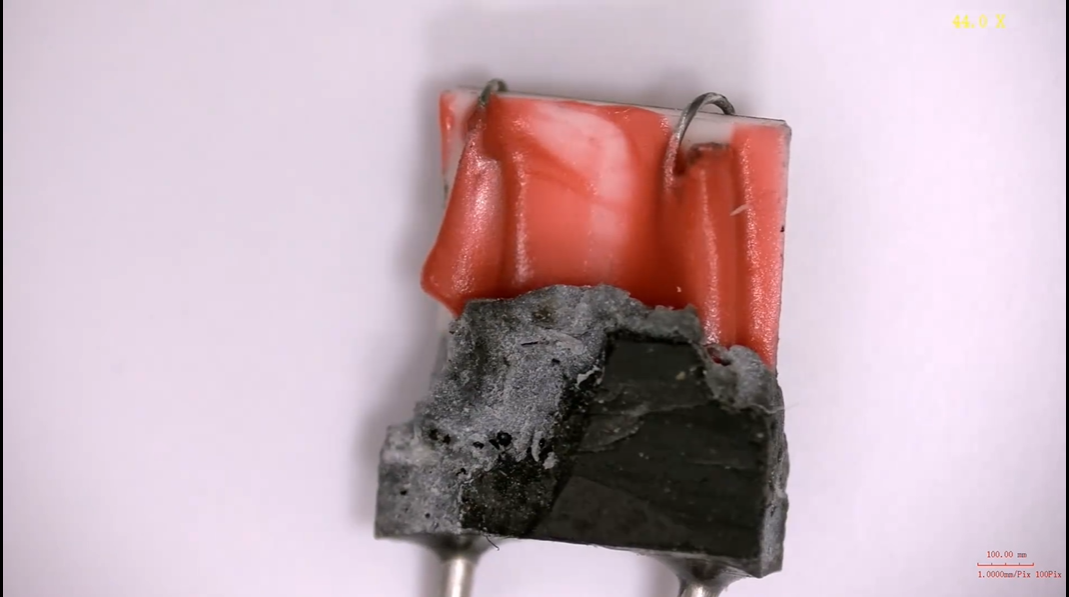

• 外观


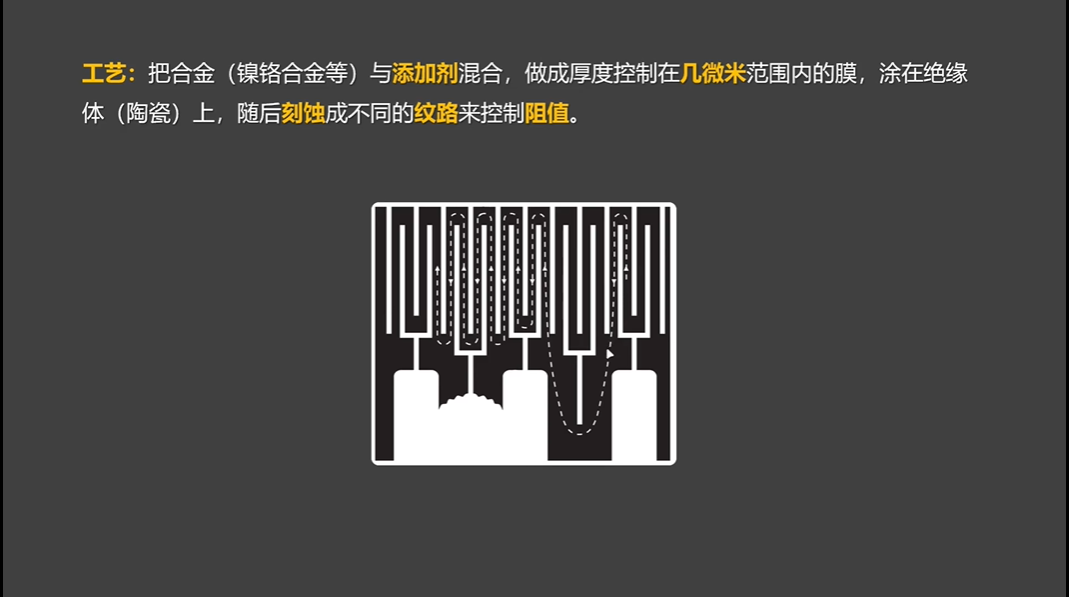

• 工艺



• 特点
  性能及其稳定，精度极高一般为±0.01%，最高可达±0.001%


3.2、可调电阻

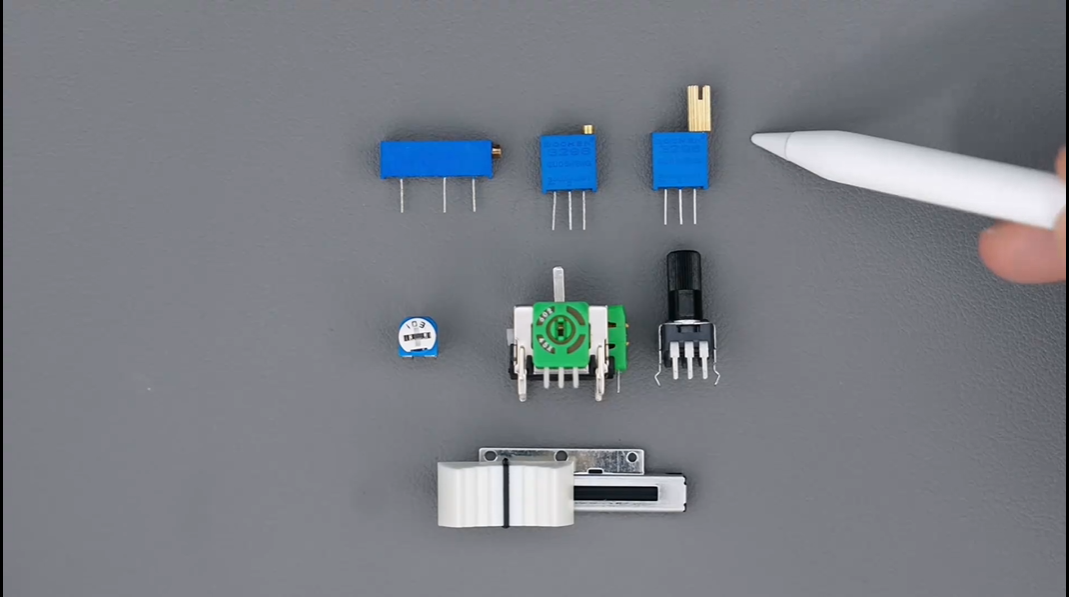

• 外观

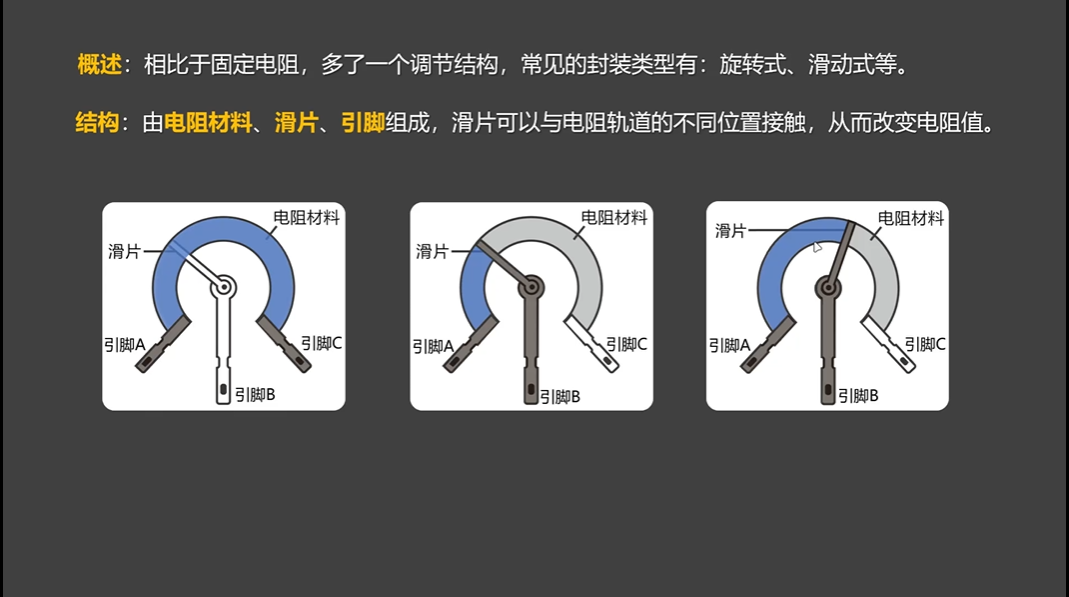

• 结构：由电阻材料、滑片、引脚组成

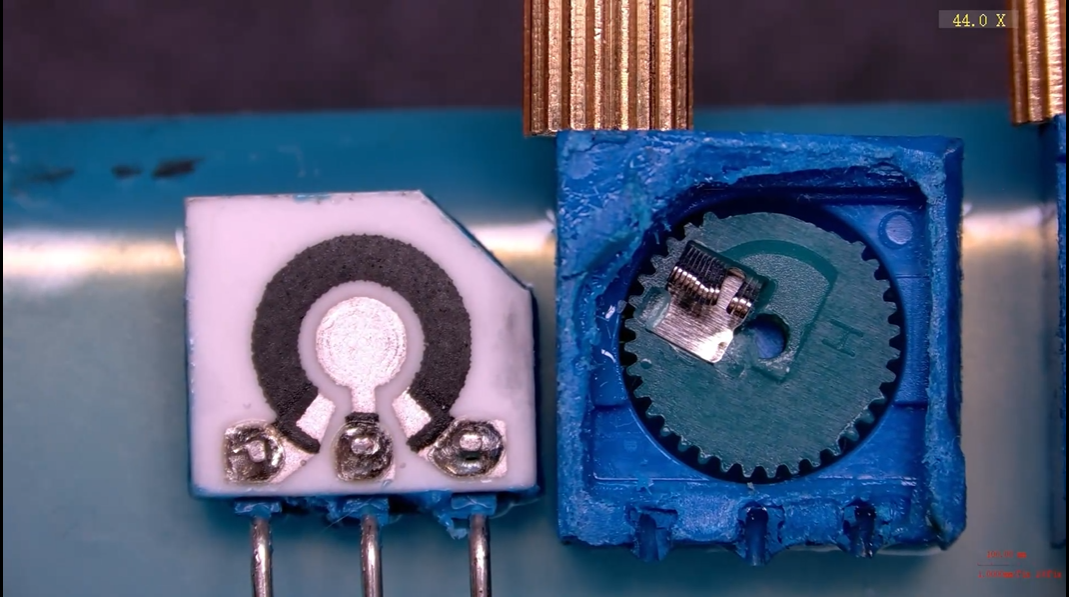

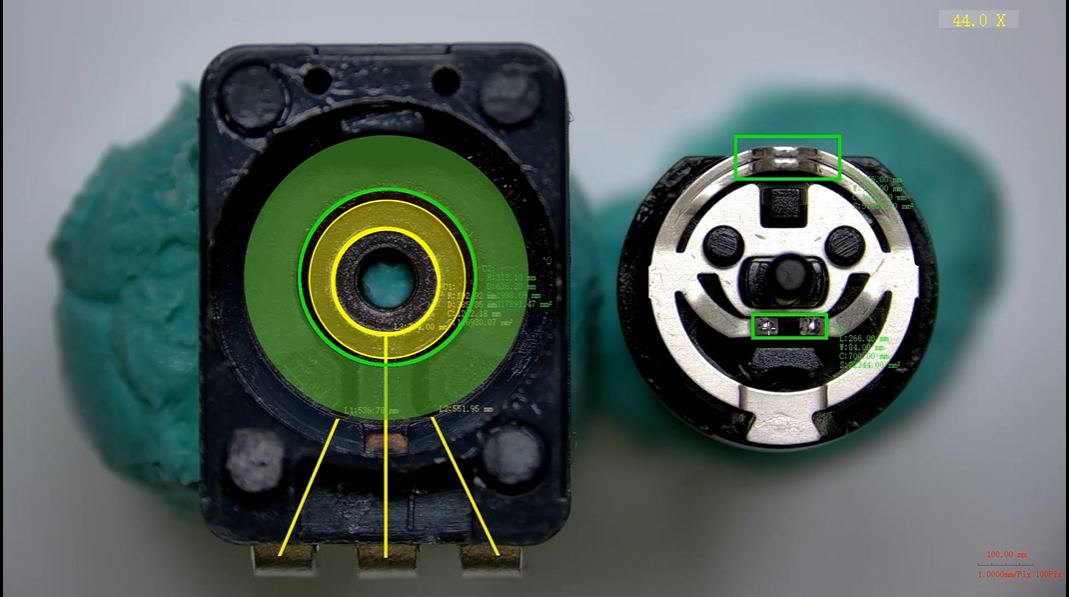

• 内部结构

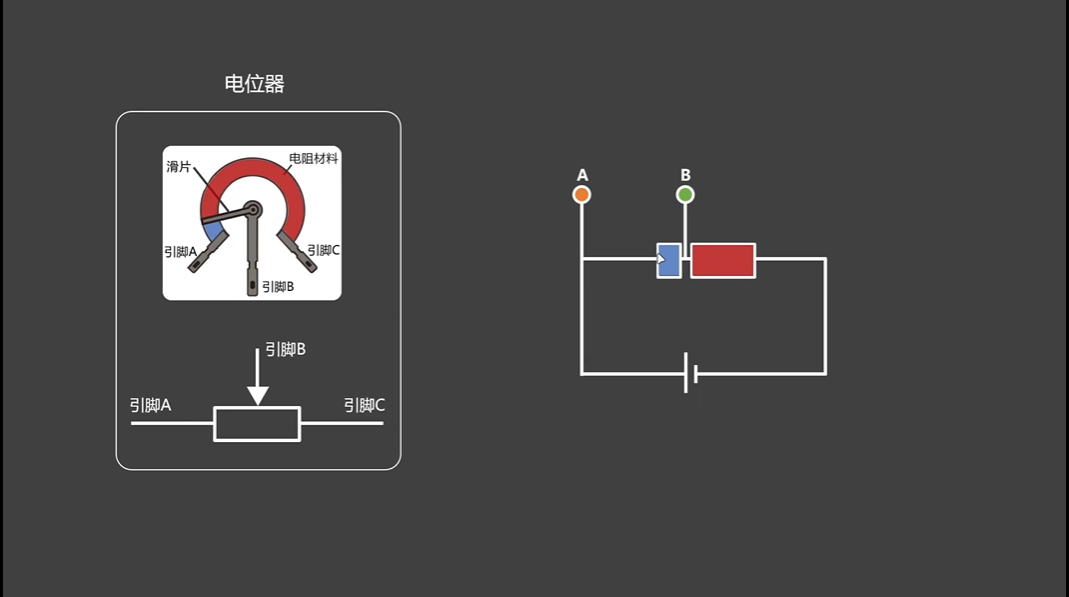

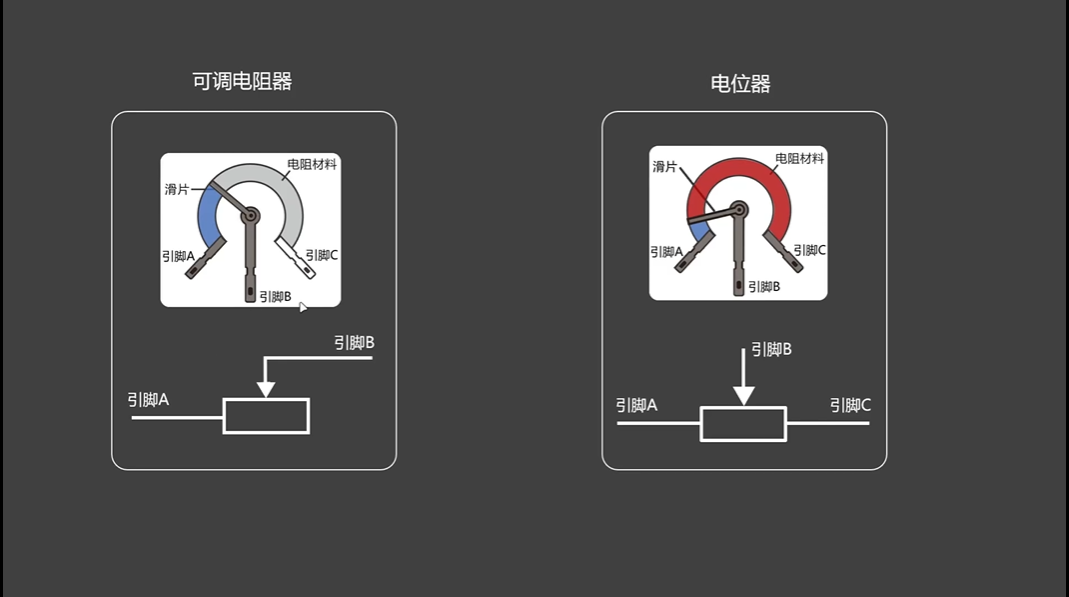

• 可调电阻VS电位器
  电位器调节电压



3.3、特种电阻

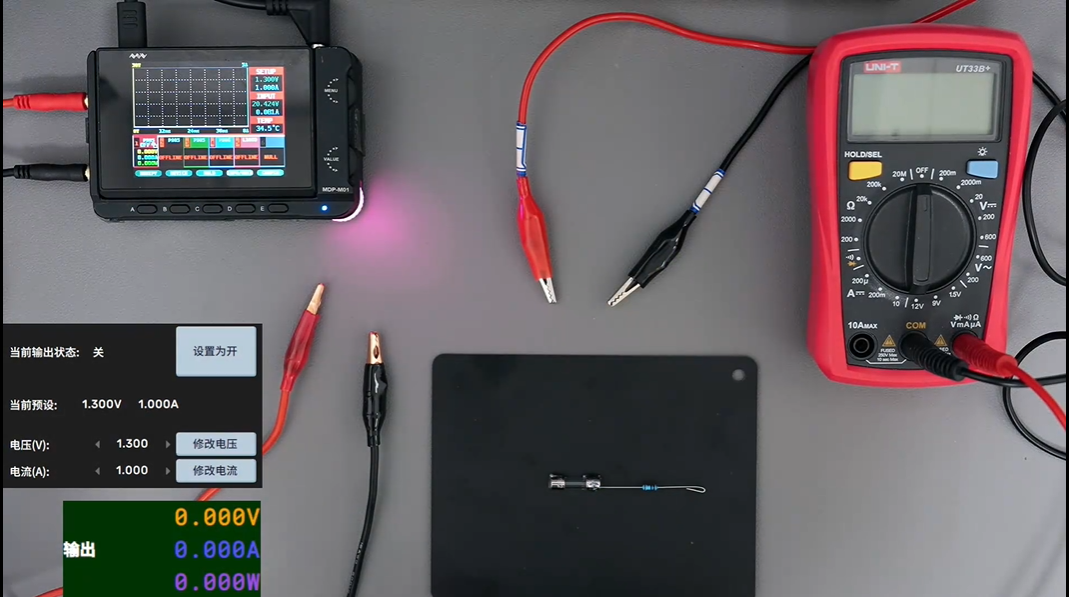

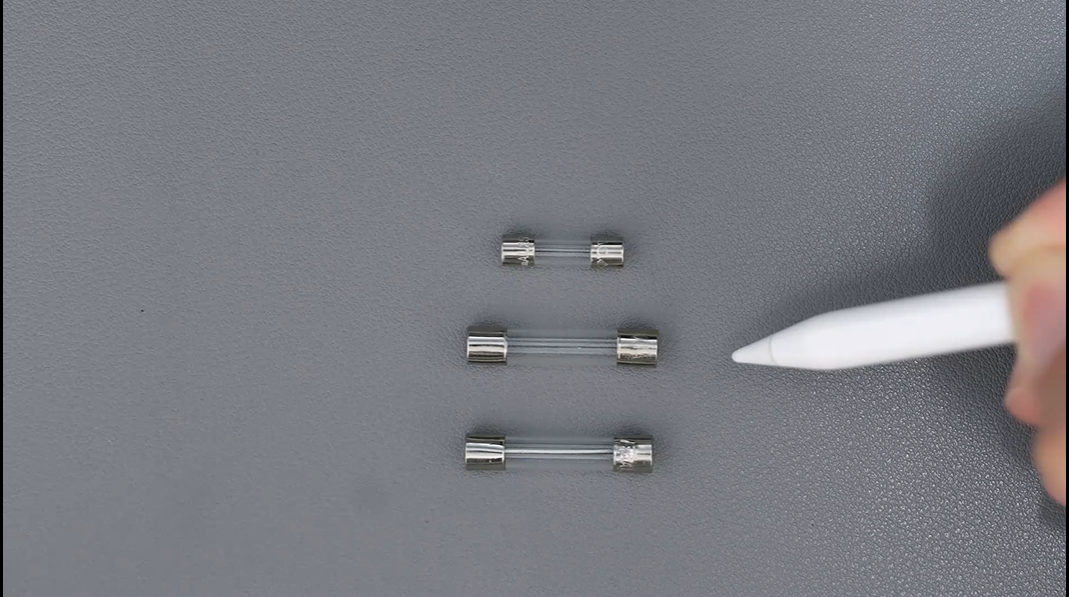

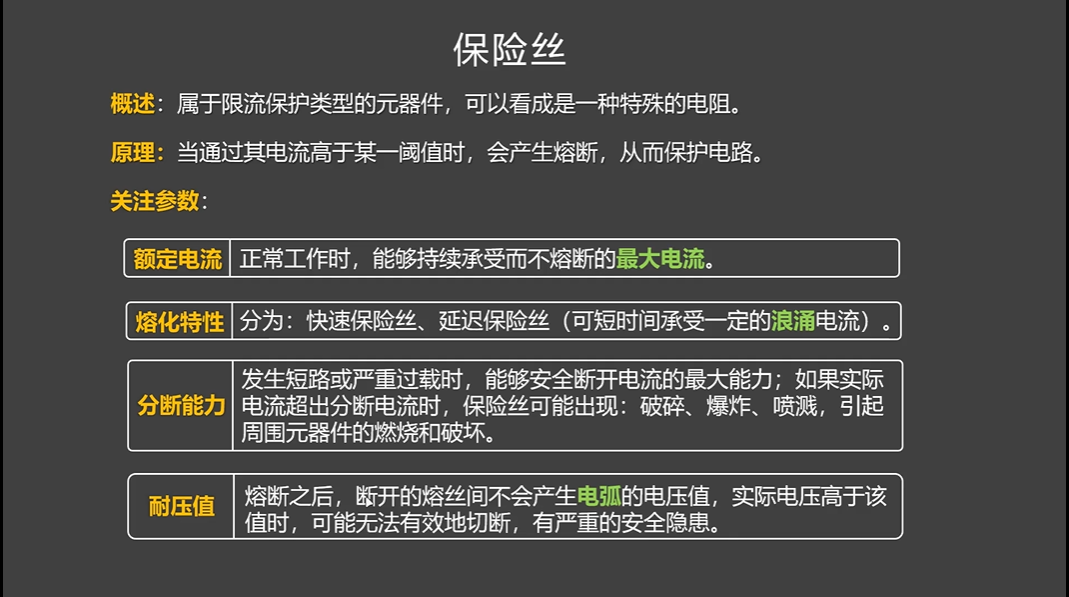

3.3.1、保险丝(熔断器)

限流保护类型，特殊电阻

• 外观

• 特点

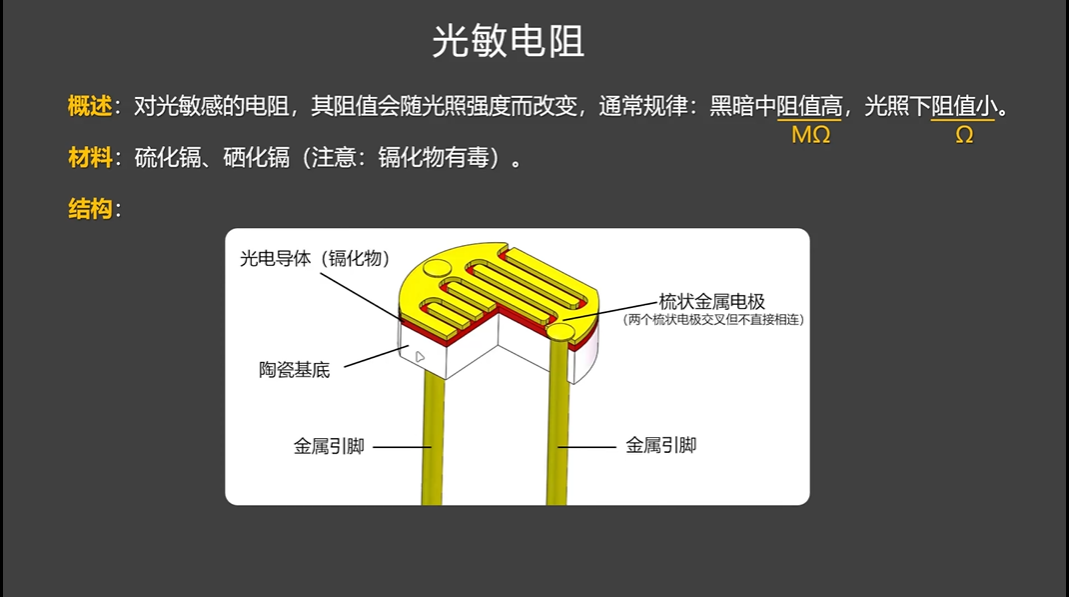

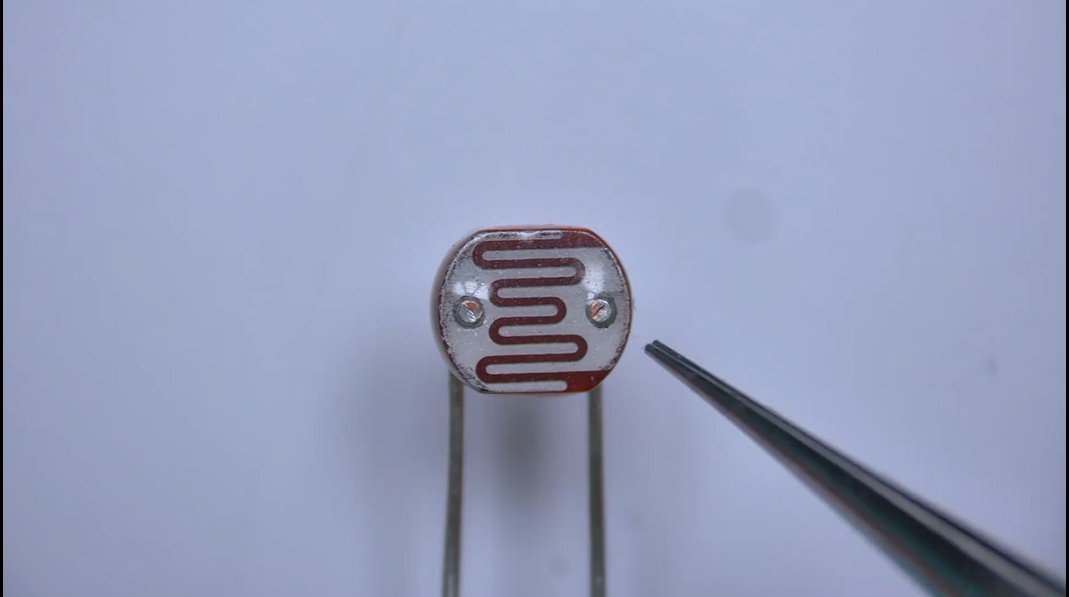

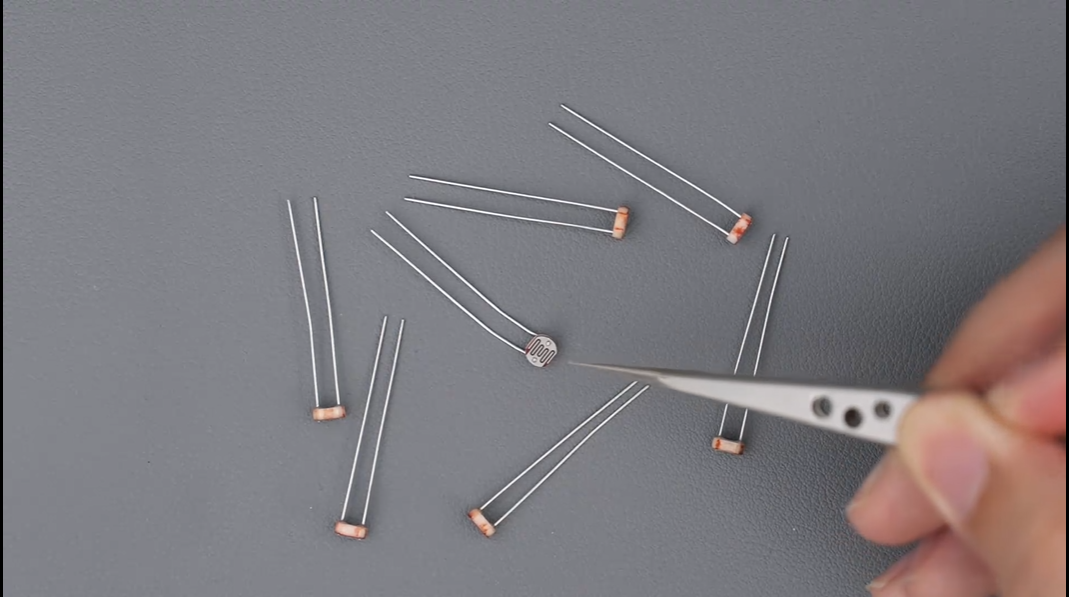

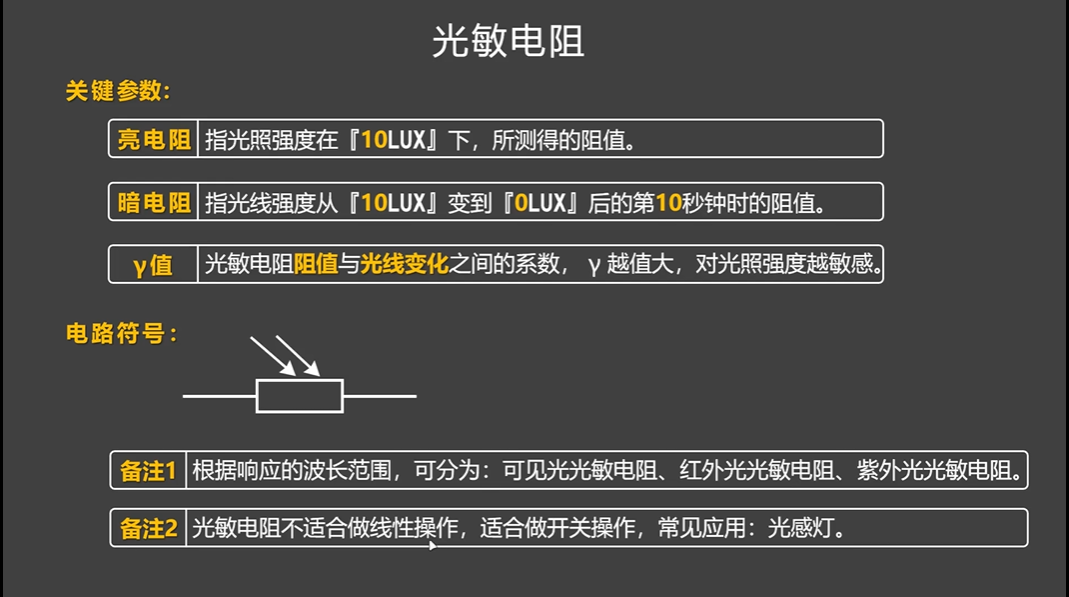

3.3.2、光敏电阻

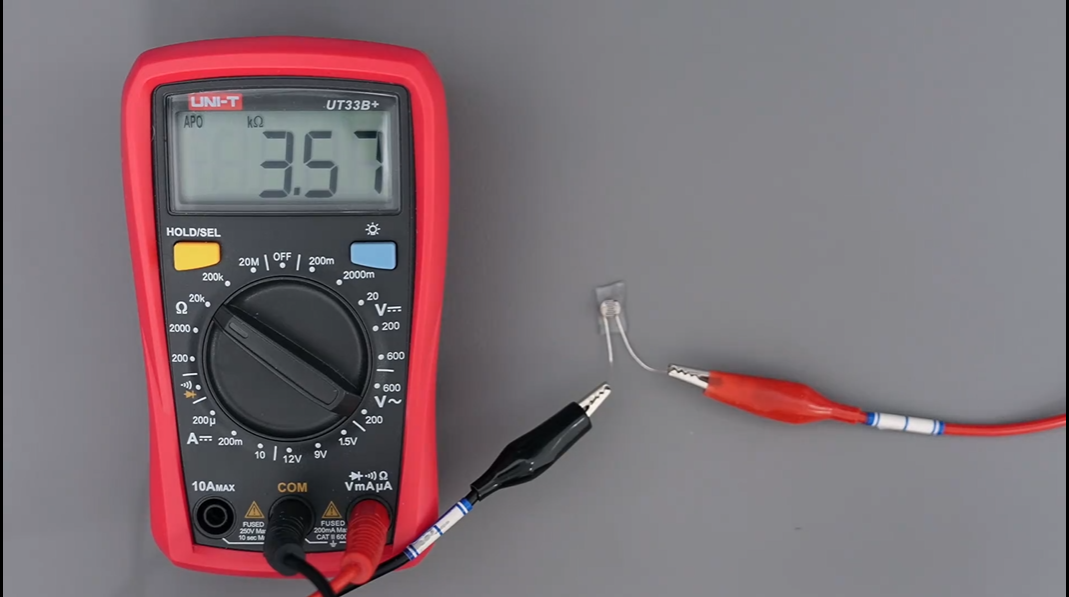

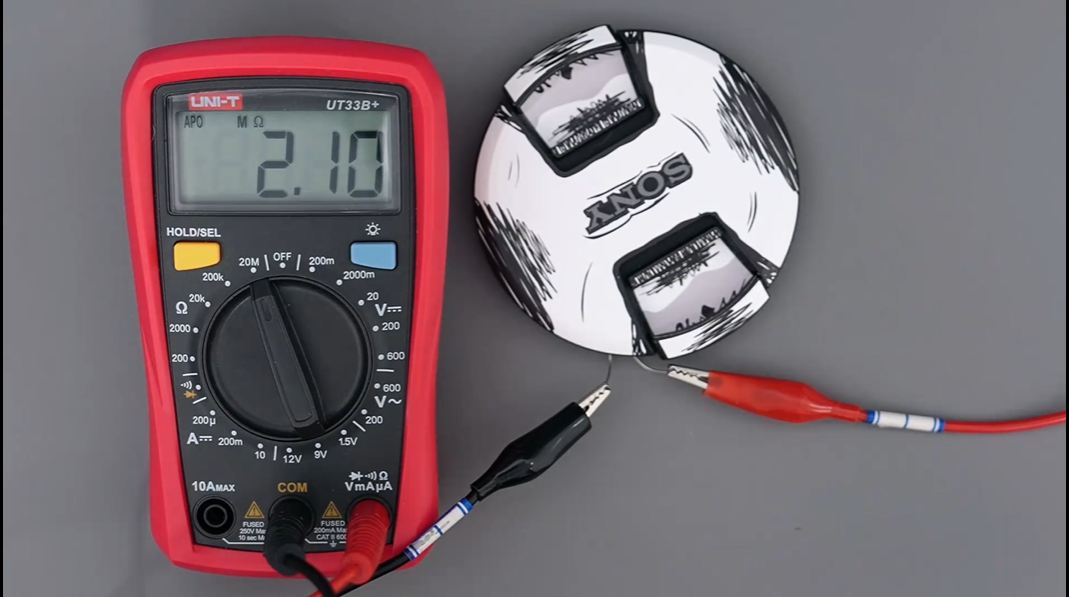

随光照强度而改变，黑暗阻值高，光照下阻值小
材料：硫化镉、硒化镉（有毒）

• 外观






3.3.3、压敏电阻（电冲击抑制器）

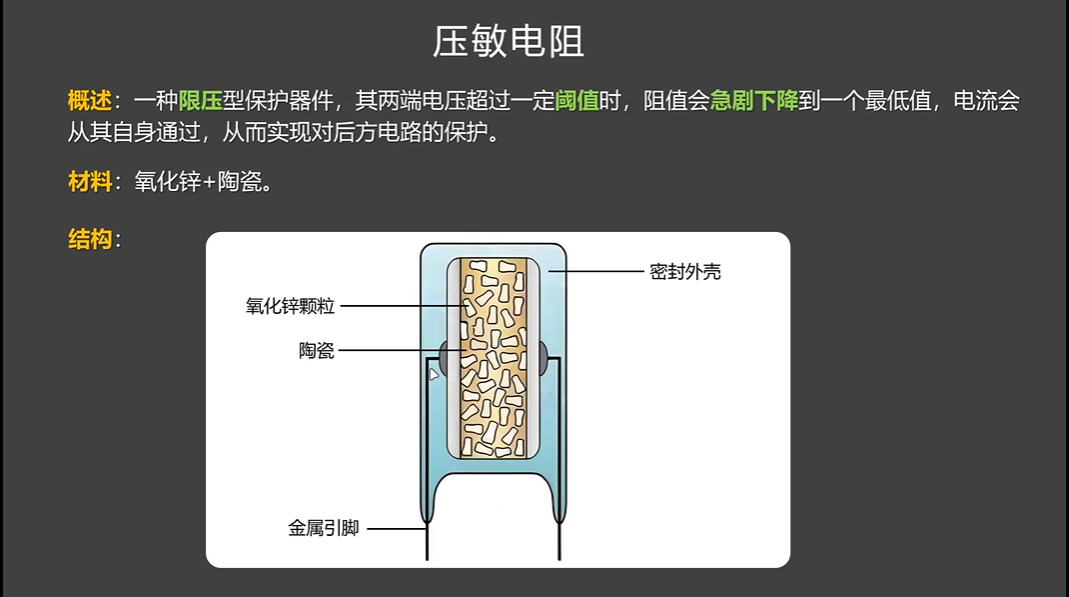

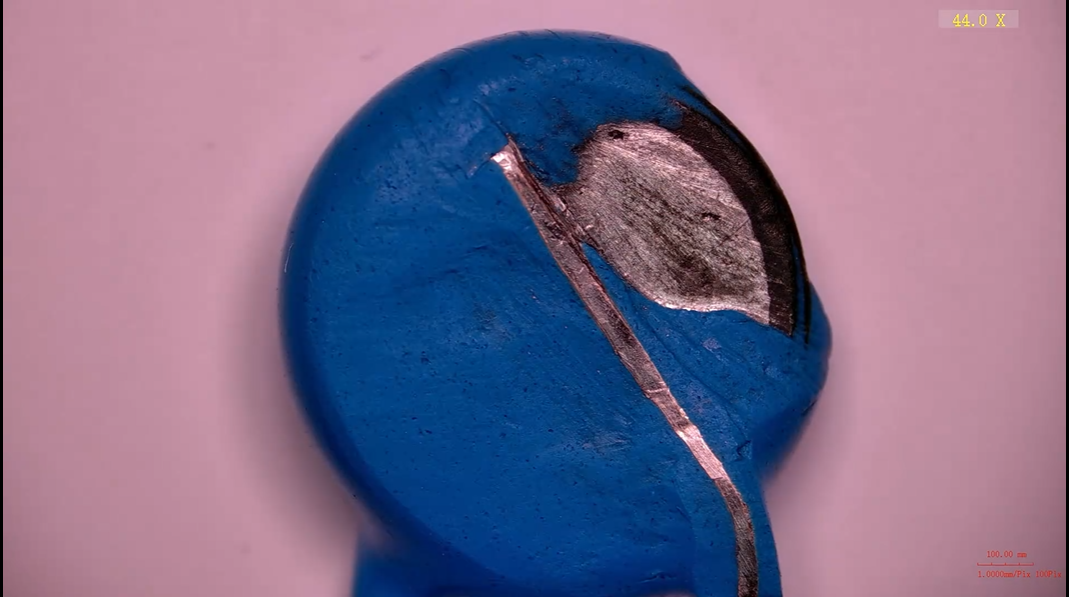

• 一种限压型保护器件，两端电压超过一定阈值时，阻值会急剧下降到一个最低值，电流从其自身通过，从而实现对后方电路的保护。
• 材料：氧化锌+陶瓷

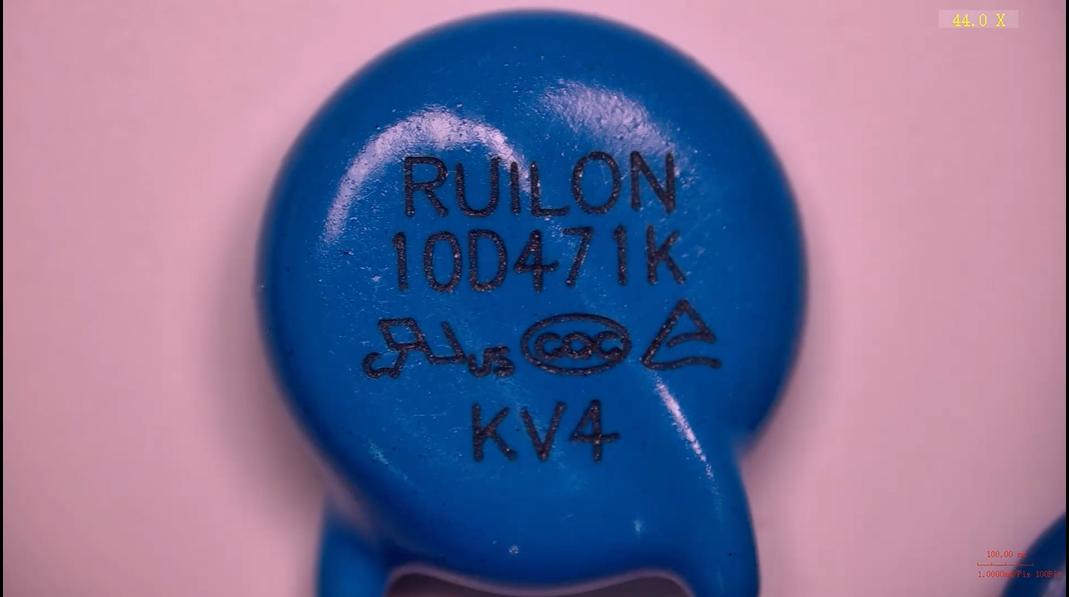

• 外观
  • 10：直径
  • D：Disk，碟片式
  • 471：压敏电压470V，47后面1个零
  • K：精度，10%

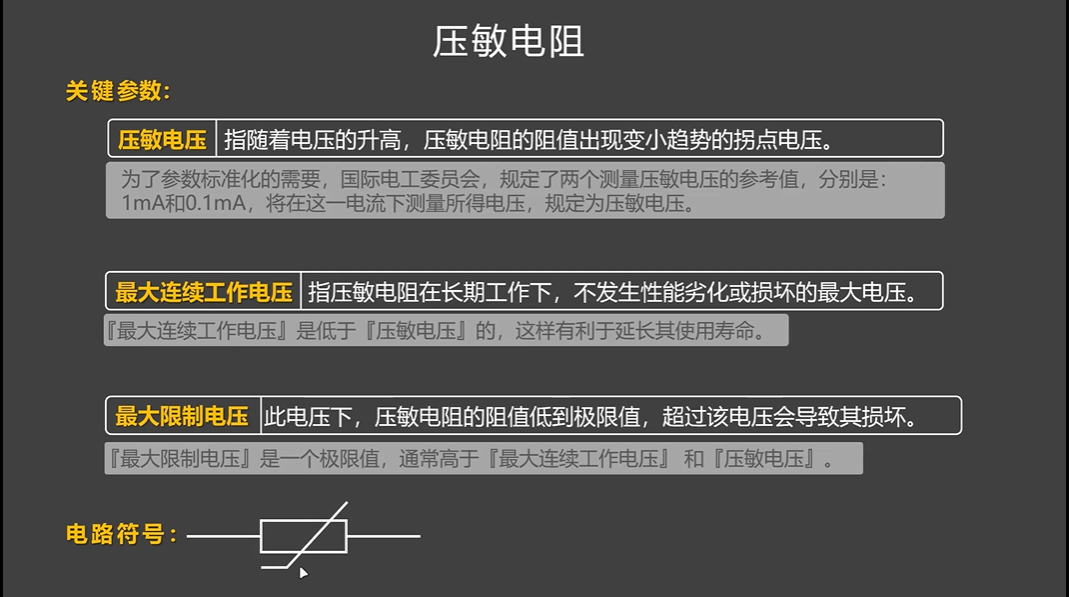

• 关键参数
  • 压敏电压：随着电压的升高，压敏电阻的阻值出现变小趋势的拐点电压
  • 最大连续工作电压：长期工作下，不发生性能劣化或损坏的最大电压
  • 最大限制电压：压敏电阻的阻值低到极限值


3.3、阻值识别

• 直标
• 三位数字代码
• 四位数字代码
• 精密标注
• 色环

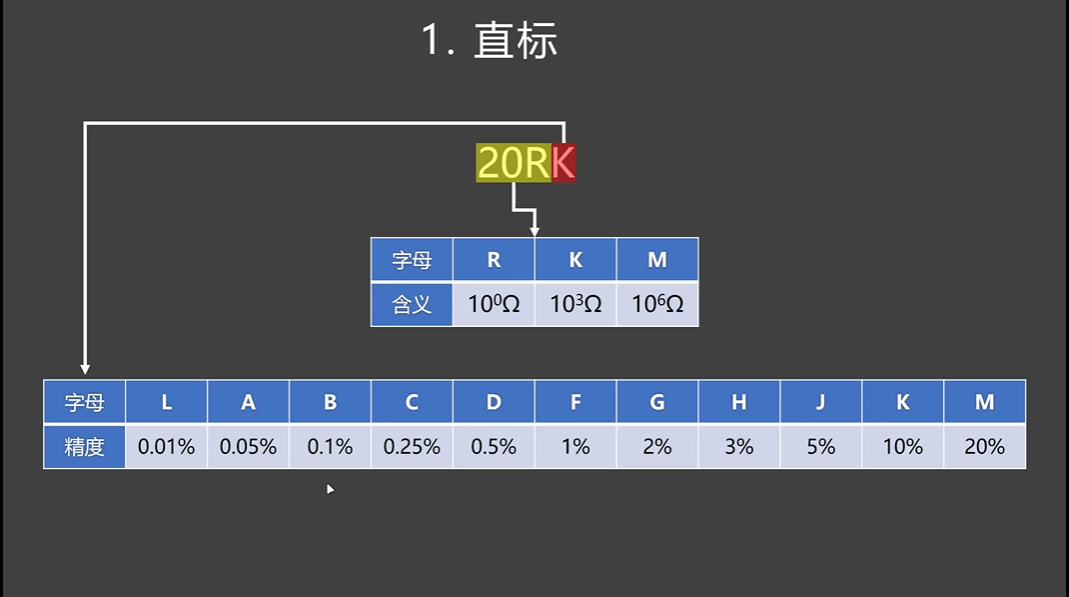

3.3.1、直标法

20RK：R:10的零次方，K，三次方，M六次方，K代表精度

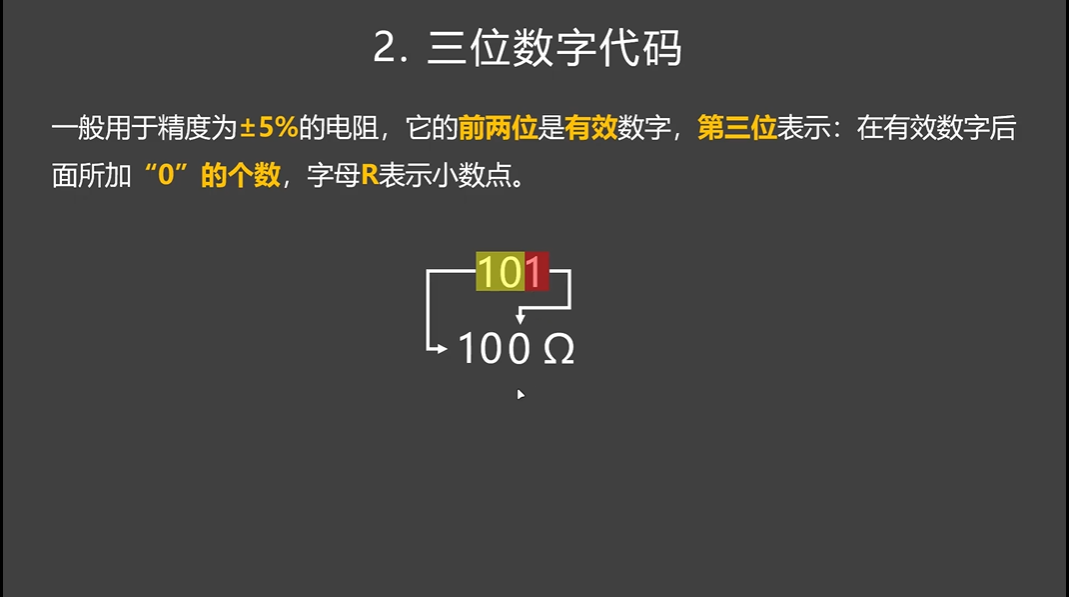

3.3.2、三位数字代码

一般用于精度为±5%的电阻，前两位式有效数字，第三位表示：在有效数字后面所加“0”的格式，字母R表示小数点。

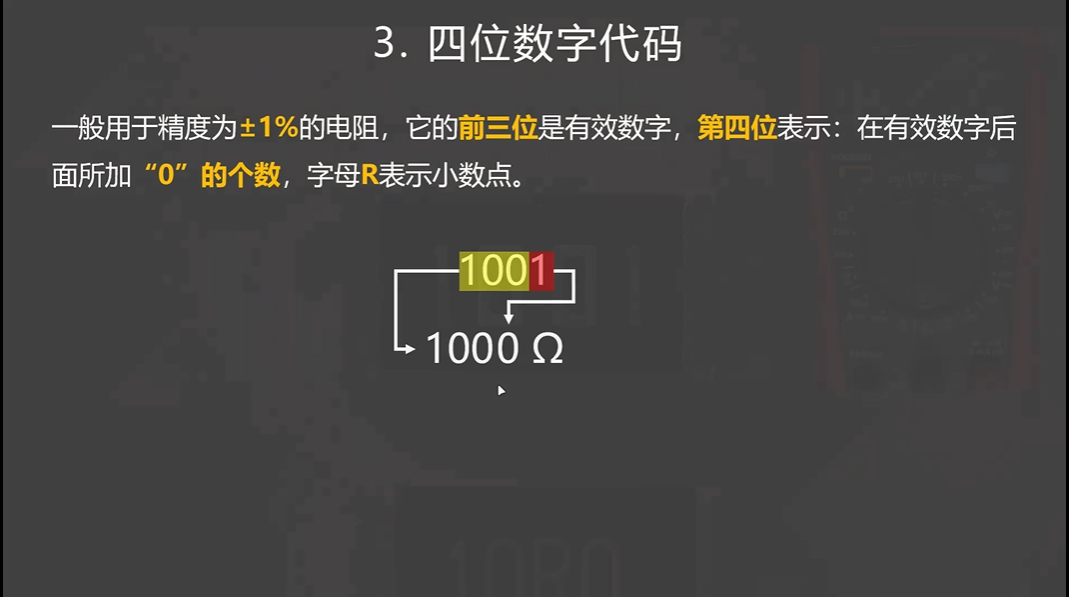

3.3.3、四位数字代码

一般用于精度为±1%的电阻，它的前三位是有效数字，第四位表示：在有效数字后面所加“0”的个数，字母R表示小数点。

3.3.4、精密标注法

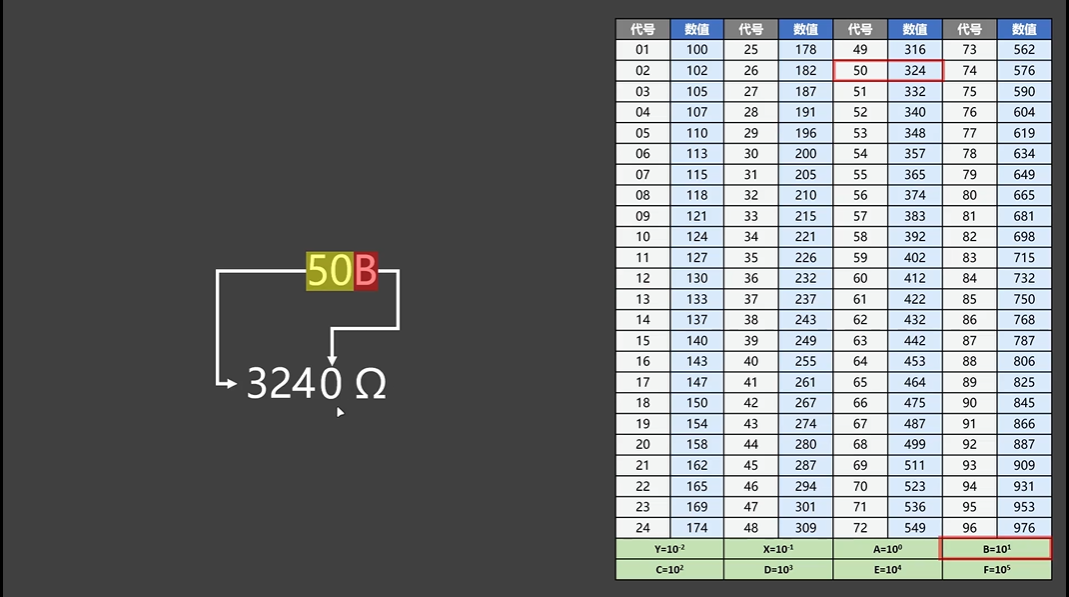

一般用于精度±0.1%的电阻，它是由两位数字加一位字母表示，前两位数字标识的阻值，要通过查表获得，最后一位字母表示倍数关系，也需要查表获得。

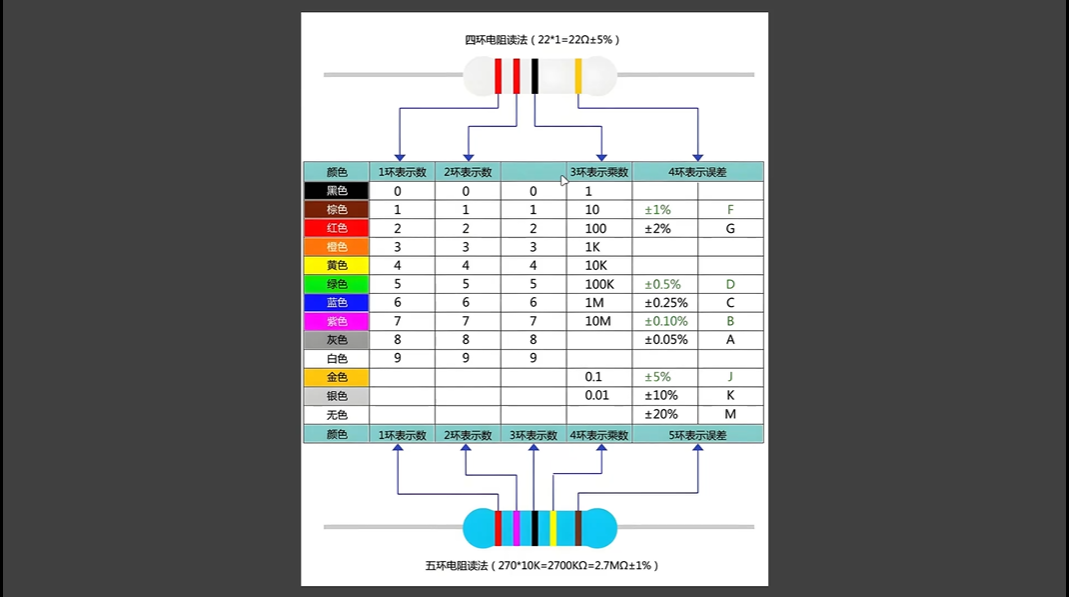

3.3.5、色环法

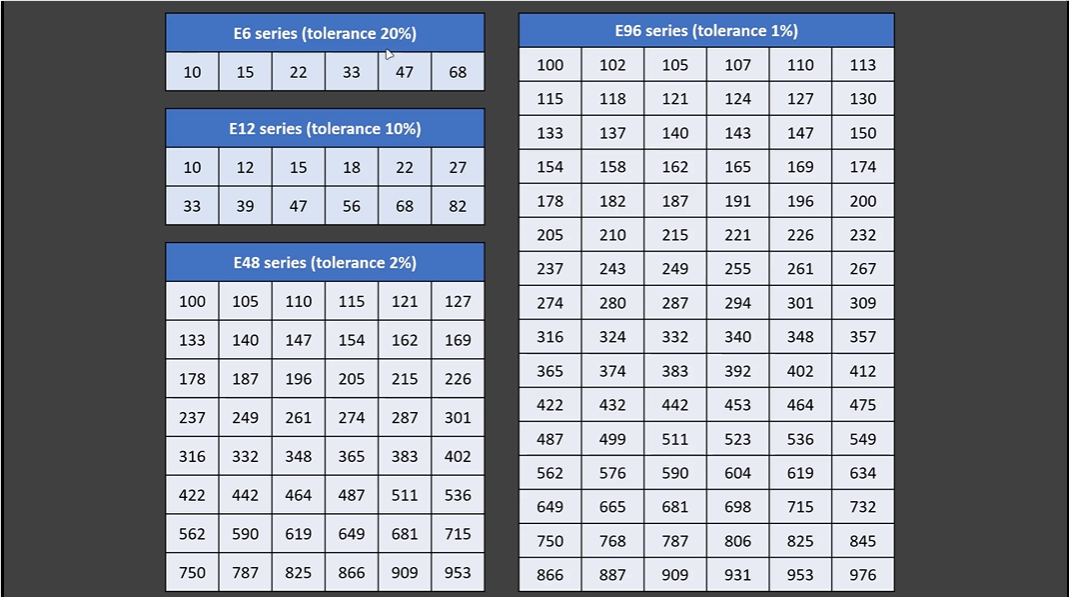

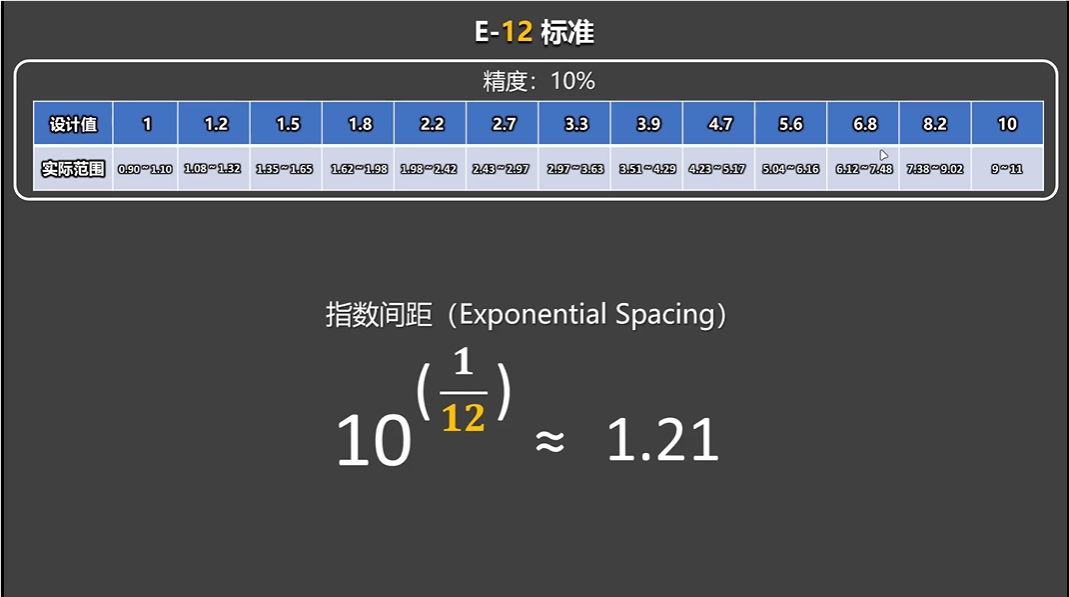

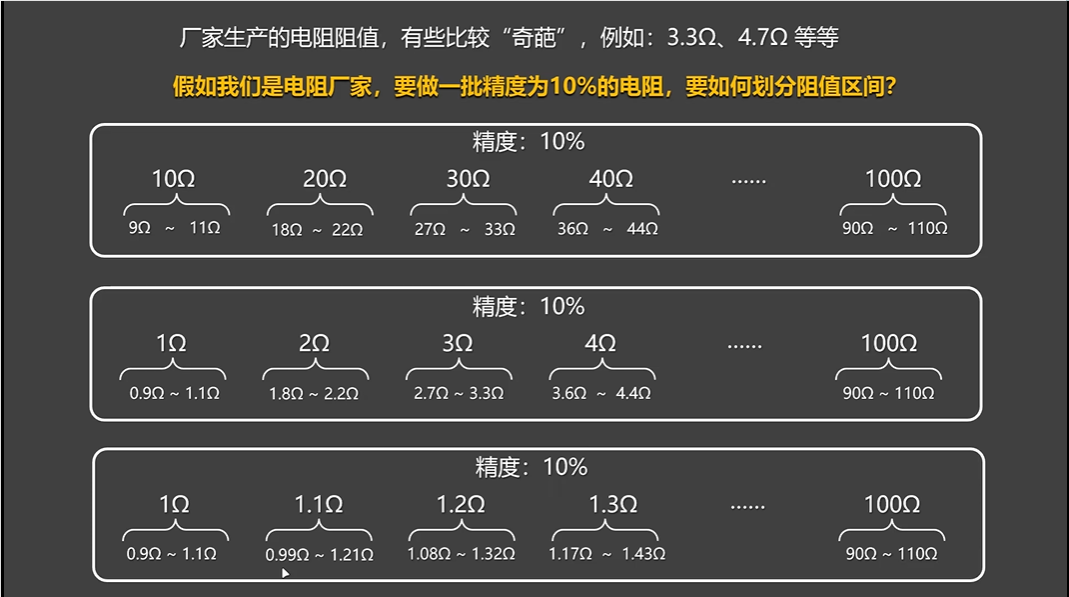

3.4、阻值标准

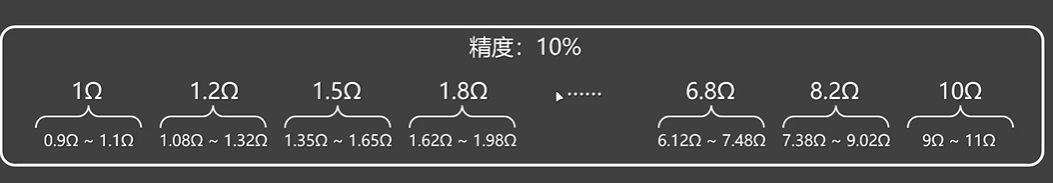

让阻值的分布配合精度后，尽可能达到阻值的全覆盖。

• 其它标准
