一、电解电容的工作原理
1.基本结构
电解电容以阳极金属（铝/钽）氧化层为介质，电解液或导电聚合物为阴极，通过电化学氧化形成介电层（如Al₂O₃），其介电常数远高于陶瓷材料，从而实现超高容量（μF~F级）。
2. 极化与充放电机制
正向偏压：阳极氧化层持续修复，维持介电强度（如铝电解电容耐压6.3~450V）。
反向电压危险：反向电压超过1V可能导致电解液分解，引发电容失效。

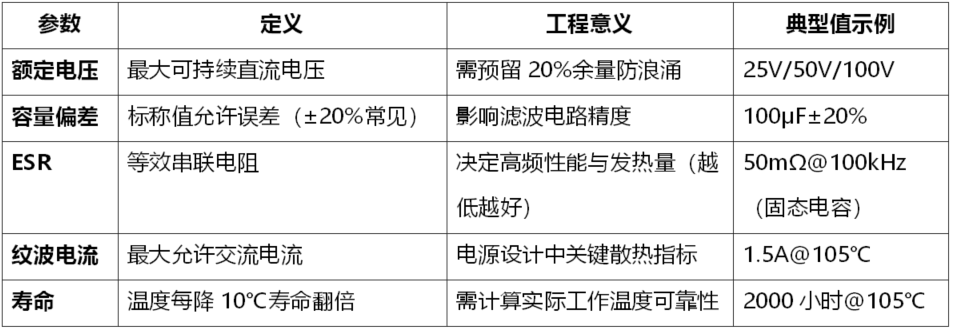

二、核心特性参数详解

三、与瓷片电容的对比与选型建议
1.优势场景：
大容量需求：电解电容可达法拉级，瓷片电容通常≤100μF。
低成本方案：铝电解单价低至0.1元/μF（瓷片电容同容量贵5~10倍）。
2.局限性：
高频性能差：ESR较高，不适合GHz级滤波（需并联瓷片电容补偿）。
温度敏感：液态电解液在-40℃以下容量骤降50%。

工程应用建议：
开关电源输出滤波：优选低ESR固态电解电容（如松下EEF-系列）。
高温环境：选择聚合物阴极电容（寿命≥5000小时@125℃）。

电解电容关键参数

一、ESR 等效串联电阻

ESR（Equivalent Series Resistance，等效串联电阻）是指电容器内部因制造材料的电阻、绝缘介质损耗以及其他寄生因素（如电极引脚电阻）共同作用，在外部等效表现为一个串联在理想电容模型上的电阻值

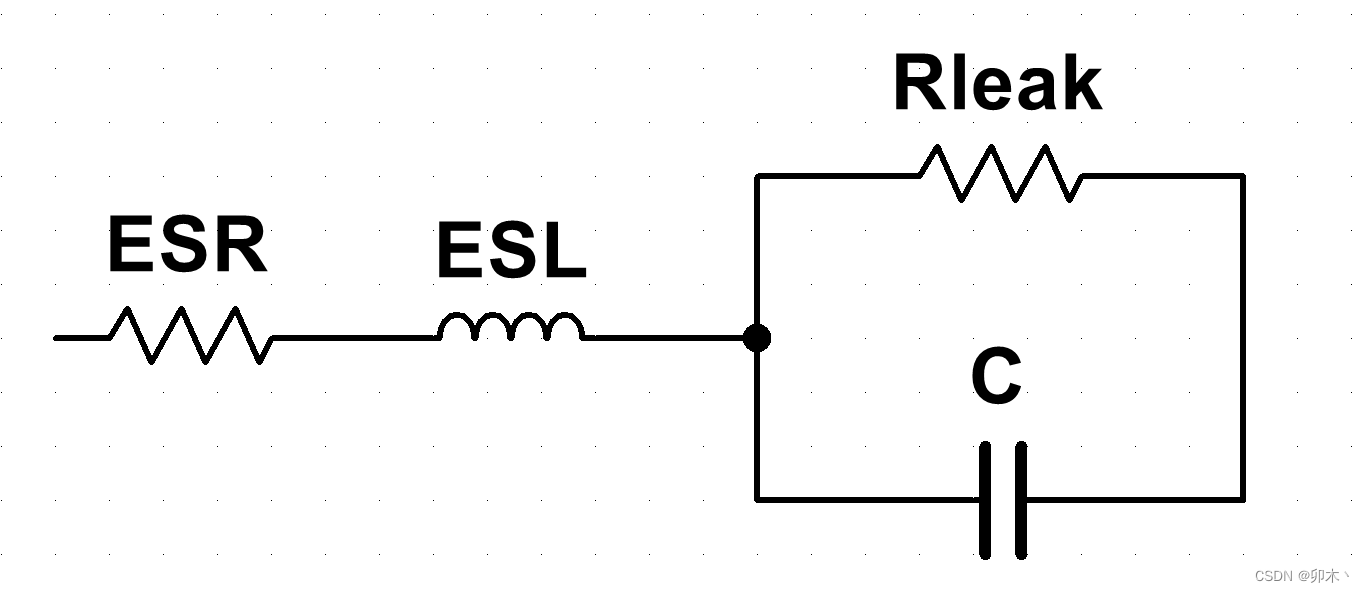

ESR 模型构成‌
实际电容器的等效电路包含三部分：

‌理想电容（C）‌：储存电荷的核心元件。
‌等效串联电阻（ESR）‌：由电极材料电阻、电解质离子迁移阻力及介电损耗共同形成
‌等效串联电感（ESL）‌：引脚和内部结构产生的寄生电感

ESR（等效串联电阻）是电解电容的关键参数，对电路性能有多方面影响，具体表现如下：

🔥 ‌一、发热与损耗‌
‌功率损耗‌：电流通过ESR产生焦耳热（P = I² × ESR），大纹波电流场景会导致电容温升，长期过热可能引发电解液干涸甚至爆裂
‌寿命衰减‌：高温加速电解液蒸发，ESR进一步增大形成恶性循环，显著缩短电容寿命

🌊 ‌二、滤波效果劣化‌
‌纹波电压增大‌：
电源滤波电路中，纹波电流在ESR上产生额外压降（ΔV = I_ripple × ESR），导致输出电压波动加剧
例如BUCK电路输入电容的纹波电压包含ESR贡献项：ΔV_ESR = (I_out + 0.5×Δi_L - I_in) × ESR
‌响应延迟‌：ESR破坏电容电压的连续性，充放电瞬间产生电压突变，影响稳压精度

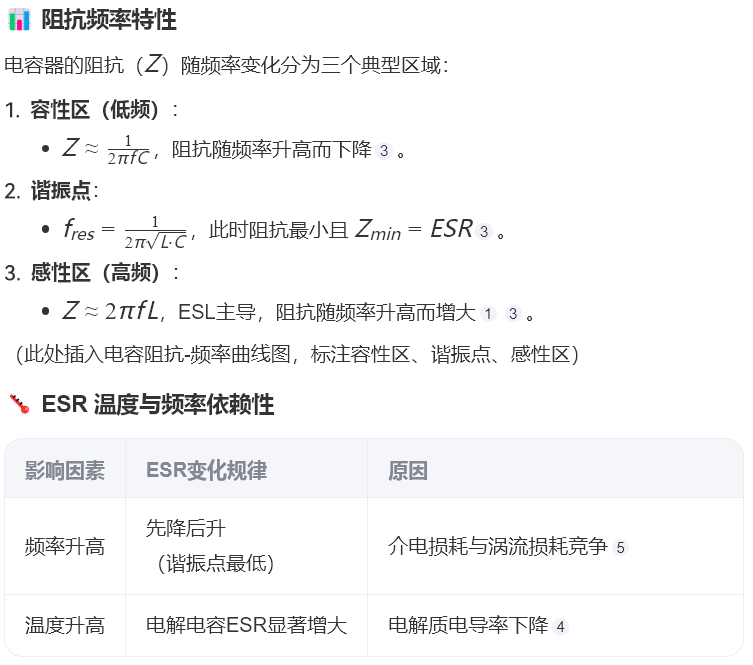

📡 ‌三、高频性能限制‌
‌自谐振频率偏移‌：ESR与等效电感（ESL）、容值（C）共同决定自谐振点（f_res = 1/(2π√(LC))），超过此频率后电容呈感性，高频滤波能力急剧下降
‌高频适用性‌：高ESR电解电容不适用于高频电路（如开关电源＞100kHz），此时需选用低ESR的陶瓷电容或固态电容

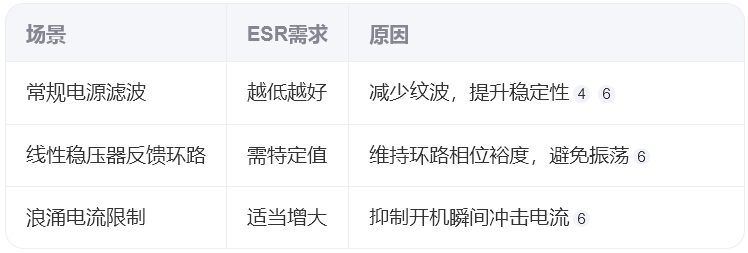

⚖️ ‌四、特殊电路的设计权衡‌

💎 ‌选型建议‌
‌高温/大电流场景‌：优先固态电容（ESR低至毫欧级）或并联多颗电解电容降低等效ESR
‌测量验证‌：需用数字电桥在100Hz/0.5V标准条件下测试，普通万用表无法准确测量

二、纹波电流

1.纹波电流的物理本质与数学表征
1.1 定义与产生机理

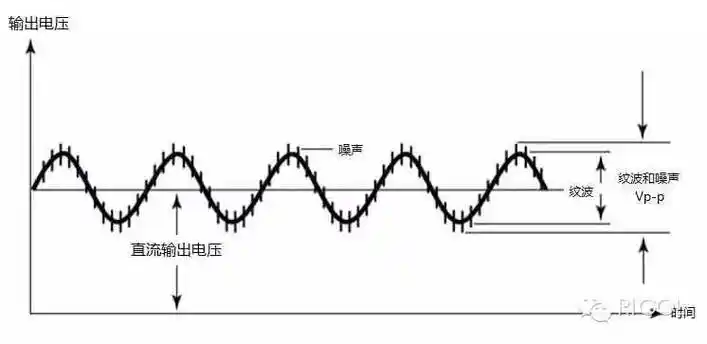

纹波电流（Ripple Current）是叠加在直流稳态电流上的高频交流分量，其核心来源包括：
开关器件动作：如BUCK电路中MOSFET的周期性通断导致电感电流脉动（频率与开关频率(f_{sw})一致）
非线性负载特性：数字芯片的瞬态功耗变化（如CPU从休眠到全速运行的纳秒级电流突变）
整流电路缺陷：单相整流输出的100Hz工频纹波（全波整流后交流成分的残留）
1.2 数学建模方法
通过傅里叶分解可将时域电流波形(i(t))表示为：
$$i(t)=I_{dc}+\sum _{n=1}^{\infty }{I}_n\sin (2\pi nft+{\varphi }_n)$$
其中(In)为第n次谐波幅值，工程中常关注RMS合成值：
KaTeX parse error: Expected 'EOF', got '}' at position 50: …^{\infty} I_n^2}̲

2.纹波电流对电子系统的影响
2.1 电容器的热失效机制
损耗模型：(P_{loss} = I_{ripple}^2 \times ESR + I_{leakage} \times V)
o铝电解电容的ESR温升系数达0.5%/℃（85℃时损耗可能翻倍）
寿命预测：Arrhenius模型修正公式
KaTeX parse error: Expected '\right', got '}' at position 80: …ed}}{I\{actual}}̲\right)^3
2.2 系统级危害
影响维度 具体表现 典型案例
信号完整性 电源噪声耦合至敏感电路 高速ADC的SNR下降3dB
电磁兼容 高频谐波辐射超标（30MHz以上） 无线设备FCC认证失败

3.工程优化方法与实测技术
3.1 电容选型策略
低ESR优先：固态电容（ESR≈5mΩ）优于电解电容（ESR≈50mΩ）
频率适配：
| 频率范围 | 推荐电容类型 | |---------------|-----------------------| | <100kHz | 铝电解电容 | | 100kHz-1MHz | 聚合物铝电解 | | >1MHz | MLCC（X7R/X5R） |
3.2 实测技术对比
示波器法：需配合高频电流探头（带宽≥100MHz）
o关键设置：AC耦合、20MHz低通滤波抑制噪声
计算法：通过纹波电压反推（需同步测量ESR）
$$\Delta I=\frac{\Delta V_{pp}}{2\sqrt{2}\cdot |Z_C(f)|}$$

4.典型电路设计案例
4.1 48V转12V DC-DC电路优化
初始问题：输入电容（470μF电解）温升达25℃
根因分析：
o实测(I_{ripple(RMS)}=4.2A)（超规格书限值3.5A）
oESR@100kHz=80mΩ → 损耗(P=4.2^2×0.08=1.41W)
改进方案：
o并联2颗220μF固态电容（ESR=10mΩ）
o实测温升降至8℃，寿命提升4倍
