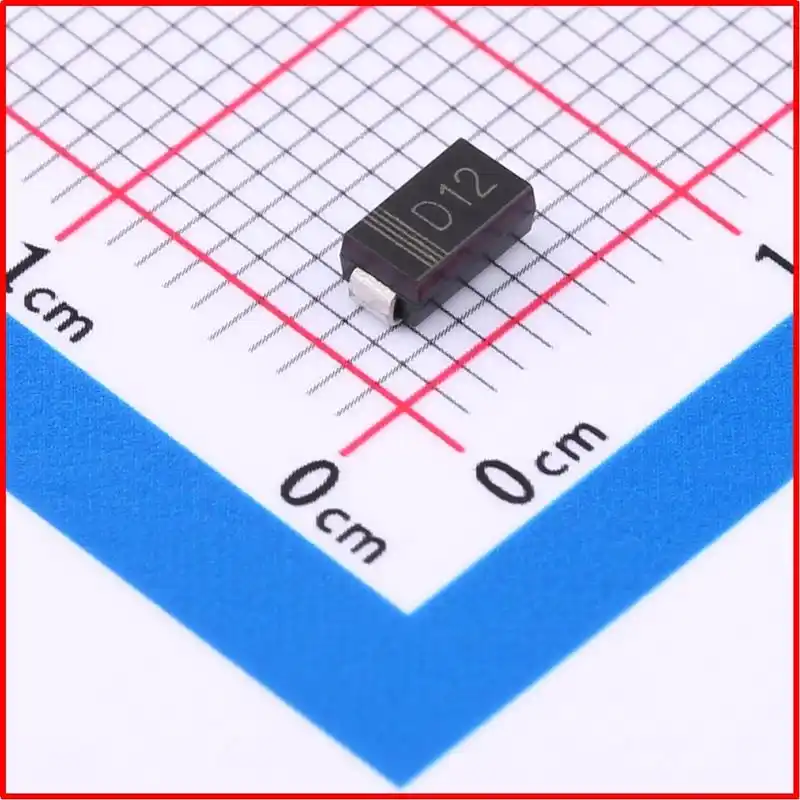

稳压二极管（齐纳二极管）利用 PN结反向击穿时的电压自稳特性 实现稳压功能，其工作原理与核心特性如下：

一、工作原理详解

1.反向击穿机制
当稳压管反向偏置时，通过控制掺杂浓度制造两种击穿效应：
齐纳击穿（低电压型，Vz < 5V）：
高浓度掺杂使PN结耗尽层极窄（<0.1μm），施加低压即可形成强电场（>3×10⁶ V/m），直接破坏共价键产生电子空穴对，引发雪崩式电流增大。
雪崩击穿（高电压型，Vz > 7V）：
低浓度掺杂形成宽耗尽层（>1μm），载流子在强电场下加速撞击原子电离出新载流子，形成链式倍增电流。
✅ 击穿共性：两种机制均使反向电流（Iz）急剧增大，而两端电压（Vz）维持稳定（动态电阻低至1~10Ω）。
2. 动态稳压过程
电压升高：若输入电压↑ → 流过稳压管电流 Iz↑↑ → 限流电阻压降 IR↑ → 输出电压 Vo = Vin - IR ≈ Vz（稳定）。
电压降低：若输入电压↓ → Iz↓↓ → IR↓ → Vo ≈ Vz（维持）。
数学关系：
[ V_o = V_z ]
[ I_R = I_z + IL ]
[ V{in} = I_R R + V_o ]
当负载变化或输入波动时，Iz自动补偿变化量，使Vo恒定。

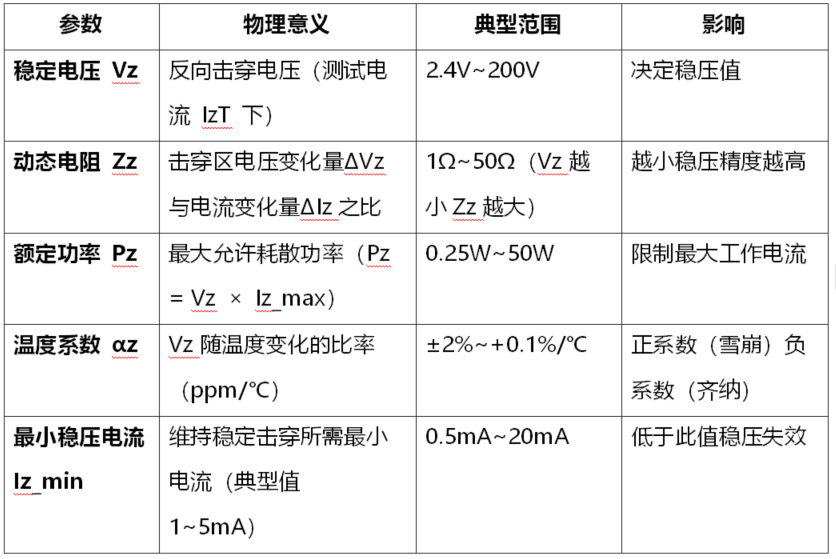

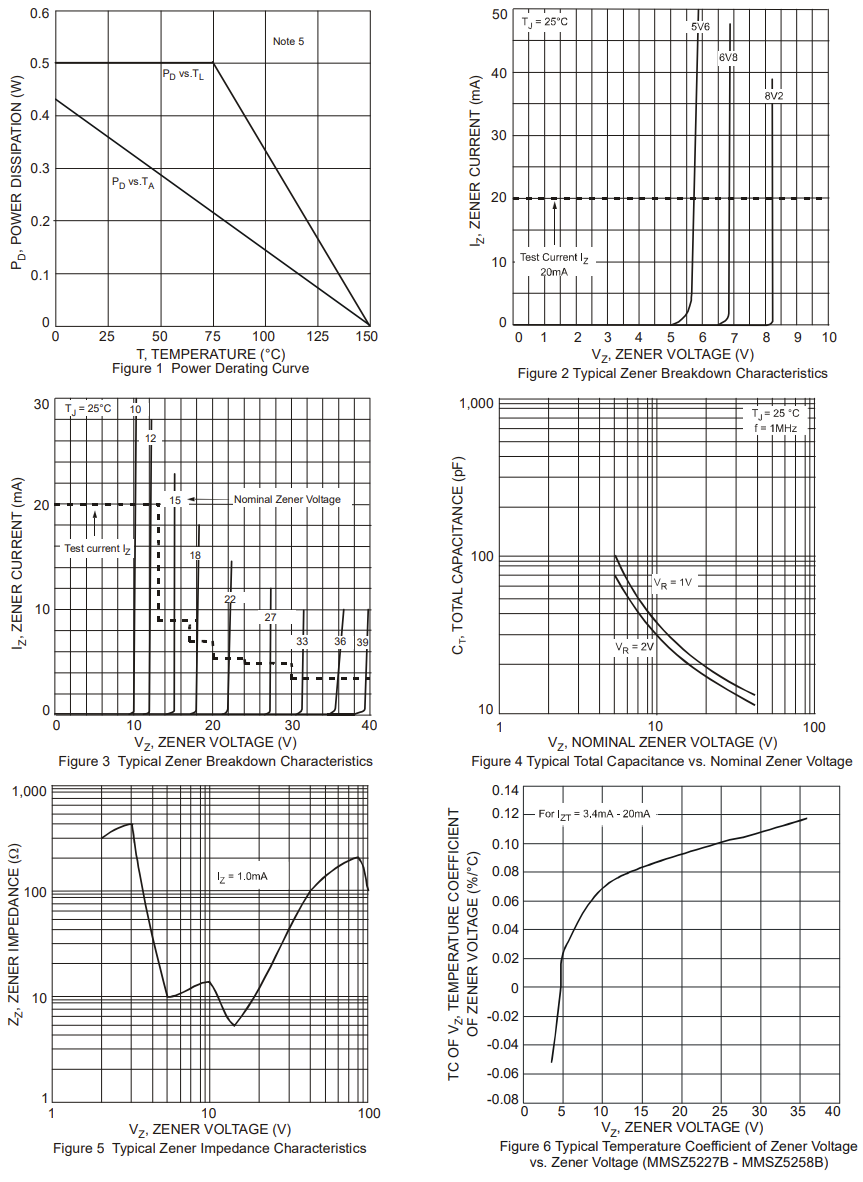

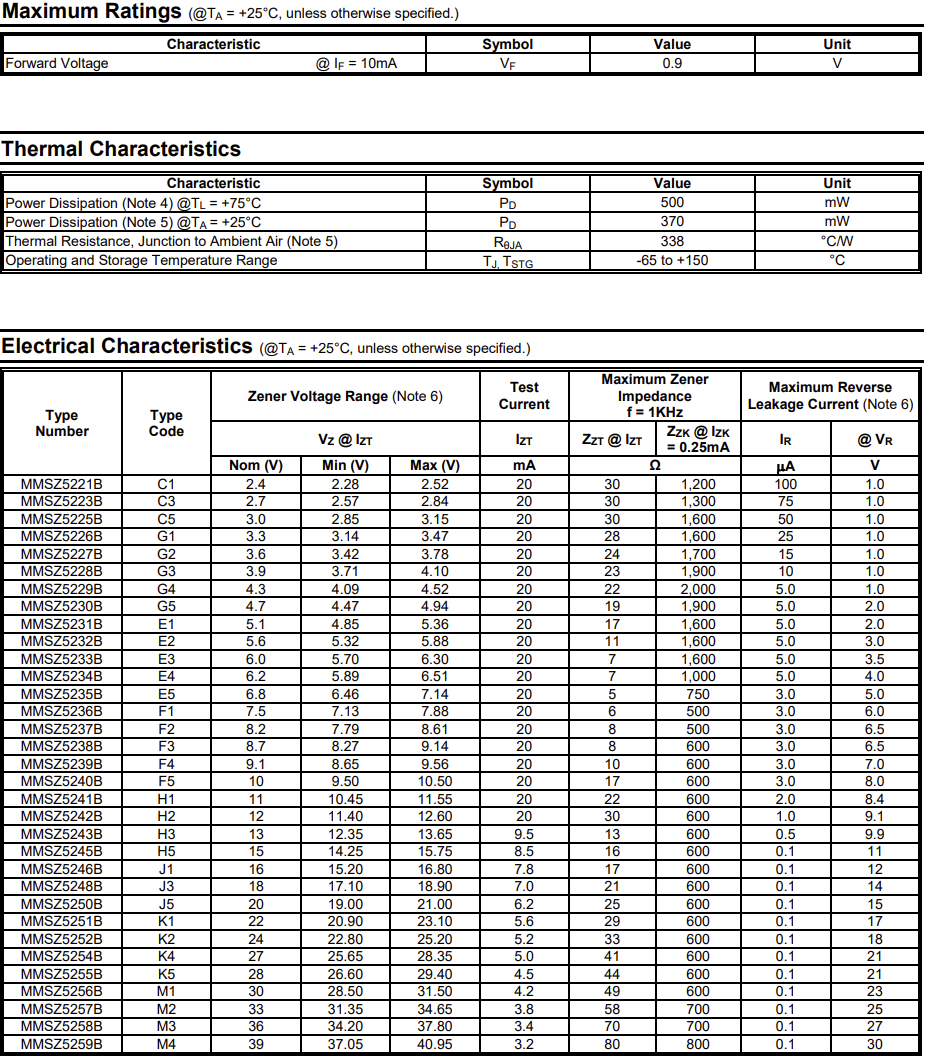

二、关键特性参数

⚠️ 温度补偿设计：
串联正温度系数二极管（如Vz=6.2V时αz≈0），抵消高压稳压管正温度系数。

三、典型应用电路

1. 基本并联稳压电路
   Vin
   │
   R (限流电阻)
   │
   ├─→ Vo → 负载
   │
   稳压二极管 (阴极接Vo, 阳极接地)
   │
   GND
   设计要点：

[ R = \frac{V_{in} - V_z}{I_z + I_L} ]

需满足：
o( I_{z(min)} < Iz < I{z(max)} )（( I_{z(max)} = P_z / V_z )）
oVin波动范围覆盖最恶劣场景（Vin_max时Iz不超标）。
2. 精密电压基准源
结构：稳压管 + 运放缓冲器
优势：消除Zz影响，输出阻抗接近0Ω（如LM385基准源）。

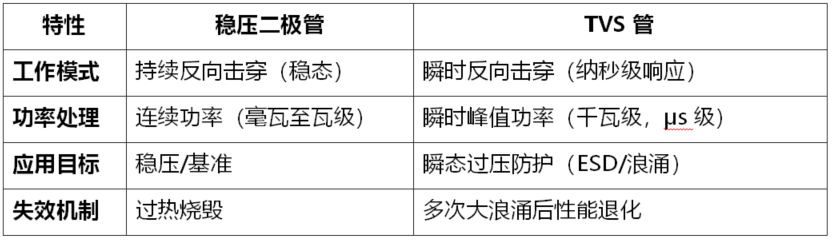

四、与TVS管的区别

✨ 关键总结：稳压管通过可控反向击穿实现 “牺牲电流稳定性，换取电压稳定性” ，是电子系统稳压与基准设计的基石。

稳压管的典型应用

以下是稳压二极管（齐纳二极管）在多个领域的10个典型应用案例，结合具体场景说明其工作原理与选型要点：
一、家用电器
1.空调控制器电源稳压
应用：为MCU提供稳定5V工作电压，防止电网波动导致程序跑飞。
型号：1N4733A（Vz=5.1V，Pz=1W），配合限流电阻分压。
2.LED电视背光驱动
应用：在DC-DC转换器输出端并联稳压管（如BZX55C12V），防止过压损坏LED灯串。
二、工业控制
3.PLC模拟量输入保护
应用：4-20mA信号采集端串联稳压管（Vz=24V），避免现场传感器接线错误引入高压。
4.伺服驱动器IO口钳位
应用：编码器信号线接双向稳压管（SMBJ6.5CA），吸收电机启停时的感应电动势。
三、新能源与电力
5.光伏逆变器MPPT基准源
应用：为最大功率点跟踪电路提供高精度基准电压（如LM385-2.5V，αz±0.01%/℃）。
6.风电变流器浪涌保护
应用：在直流母线并联大功率稳压管（1.5KE系列，IPP=50A），抑制雷击感应浪涌。
四、电动汽车与充电设施
7.车载OBC（车载充电机）过压保护
应用：高压电池包输入端串联稳压管阵列（Vz=450V），防止充电桩异常输出。
8.快充桩通信模块稳压
应用：CAN总线终端接TVS+稳压管组合（SMBJ15CA），双重防护浪涌与稳态过压。
五、高可靠性领域
9.医疗监护仪ECG前端
应用：患者导联线接入低漏电流稳压管（BZT52C3V6，Ir<0.1μA），确保微弱信号精度。
10.航天器电源冗余备份
应用：卫星二次电源采用抗辐射稳压管（RHFL4913A，Vz=12V），耐受单粒子效应。

关键设计原则
电压匹配：Vz需高于工作电压10%~30%，低于被保护器件耐压。
功率计算：瞬态场景按P=VC×IPP选型，连续稳压需满足Pz>Vz×Iz_max。
温度补偿：高精度场合选用零温度系数稳压管（如Vz≈5.6V）或配对互补管。
示例：电动汽车充电桩选用SMCJ48A（Vz=53.3V，IPP=24.2A），可承受8/20μs雷击波形并将480V浪涌钳位至85V以下。
