引言

在电源电路设计中，安规电容（如X2/Y类）与CBB电容（聚丙烯薄膜电容）因材料相似性常引发替代争议。本文从认证标准、电气性能、失效模式等维度系统分析两者的本质差异，并给出工程实践建议。

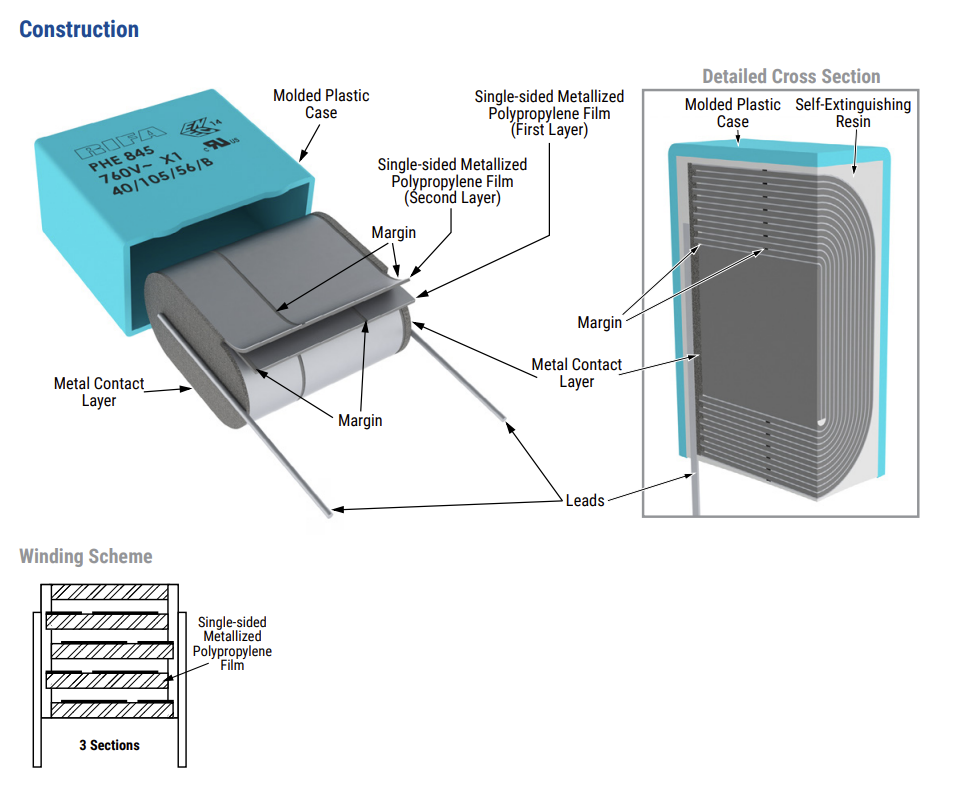

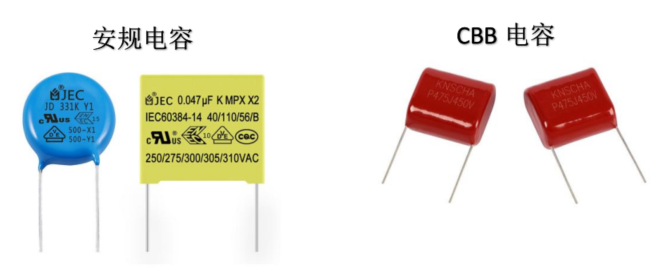

CBB电容在大多数场合不能替代安规电容

一、核心差异：安全认证与设计规范
1.强制认证要求
2.安规电容需通过CQC、UL、ENEC等认证，确保失效时呈开路状态且不引发火灾；普通CBB电容无此类认证，仅满足基础电气参数。
3.示例：X2安规电容需承受2500VDC耐压测试，而CBB22电容仅需1.6倍标称电压（如630VDC）。
4.失效模式安全性
5.安规电容断电后电荷可快速泄放（防触电），且采用阻燃外壳；CBB电容电荷残留风险高，环氧树脂封装耐燃性不足。

二、关键性能参数对比
指标 安规电容（X2为例） 普通CBB电容
直流耐压 ≥2500VDC 标称电压×1.6~2倍
脉冲承受能力 可抗雷击等4kV脉冲 仅支持常规浪涌
温度稳定性 -40℃~+110℃（宽温） -25℃~+85℃（常规）
寿命 ≥50000小时（高可靠性） 约10000小时

三、有限替代场景与风险
1.阻容降压电路的特殊情况
2.若同时满足：
使用阻容降压专用CBB电容（如KYET系列）
耐压≥原安规电容要求（如2500VDC）
容量误差≤±5%
可临时替代，但会丧失安规认证保障。
3.替代风险清单
安全风险：触电、火灾概率上升
合规风险：整机无法通过CCC/UL认证
可靠性风险：电网波动下易击穿

四、工程实践建议
1.禁止替代场景
电源输入端EMI滤波
跨接L/N线的X电容应用
医疗/家电等强制认证领域
2.替代前提条件
if (电路为非安全关键场景 && CBB电容满足以下条件) { - 耐压≥2倍实际工作电压; - 具备阻燃封装; - 无认证合规要求; } else { 必须使用安规电容; }
注：即使满足条件，仍需实测验证温升与寿命
结论
CBB电容与安规电容的原料相似性≠功能等价性。在安全至上的电力电子领域，安规电容的认证壁垒与失效保护机制不可替代。工程师应优先选用匹配的安规型号，仅在低频非安全场景谨慎评估替代方案。

安规电容的特性和应用

安规电容的类别划分与核心特性

一、安规电容的类别体系
1.按功能拓扑分类
X电容：跨接于火线(L)与零线(N)之间，呈"X"形连接结构，专门抑制差模干扰。其典型容量为μF级，需并联安全电阻以解决插拔时的残余电荷问题。
Y电容：连接于线路与地线(PE)之间，形成"Y"形拓扑，用于消除共模干扰。容量通常为nF级，需成对使用以平衡漏电流。
2.按安全等级细分
X1/X2/X3电容：耐压等级依次递减，X1可承受4000V脉冲电压，X2适用于一般电源滤波（如AC275V标称）。
Y1/Y2/Y4电容：Y1具备双重绝缘（耐压4000VAC），Y2为基本绝缘（耐压2600VAC），Y4则用于低应力场景。

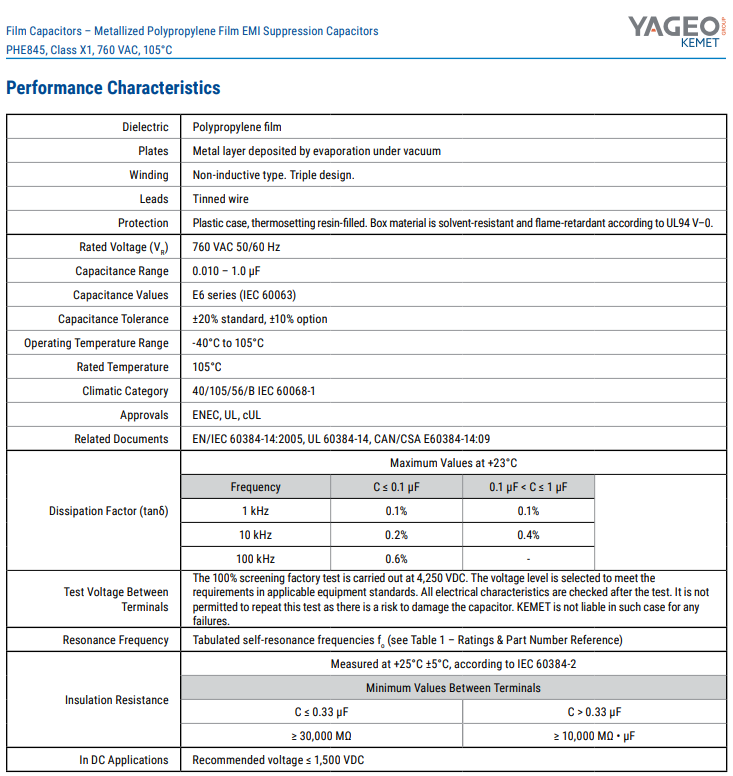

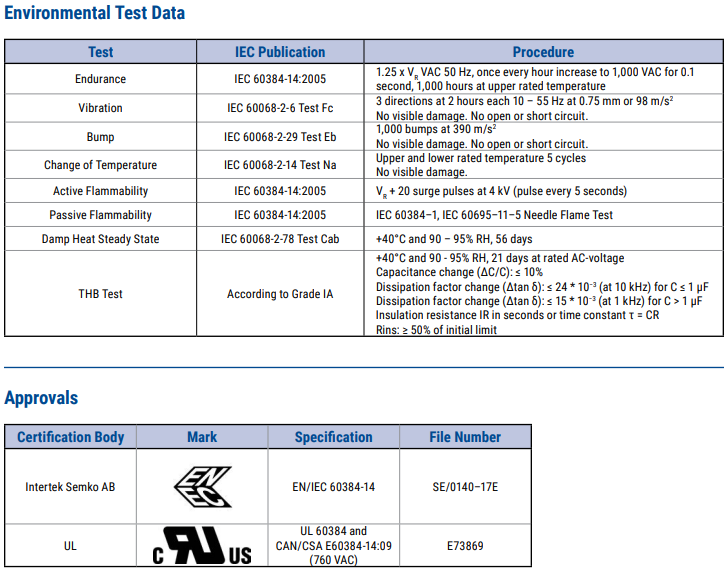

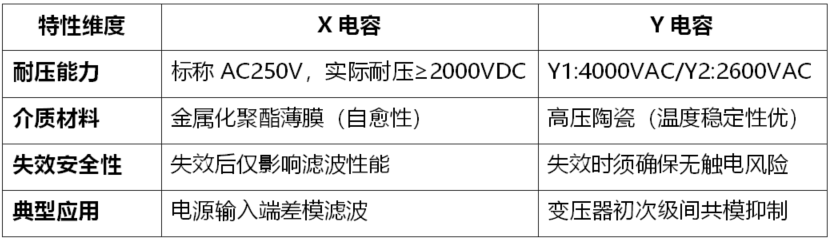

二、关键特性对比分析

三、选型决策树
1.确定干扰类型：差模干扰优先选X电容，共模干扰需用Y电容。
2.评估安全需求：医疗设备等高风险场景强制使用Y1电容，家电可选用Y2。
3.空间与成本权衡：X电容体积较大但成本低，Y电容需成对布置但体积小巧。
四、前沿技术趋势
新型金属化聚丙烯薄膜X电容（如X2-H等级）在105℃环境下寿命提升50%，而纳米涂层Y电容可将漏电流控制在0.1mA以下。

五、典型应用
——从家电到航天器的全域安全解决方案

第一章 消费电子领域
1.智能空调压缩机启动电路
电路拓扑：X2电容（1.5μF/275VAC）与PTC并联构成启动辅助回路
关键参数：耐2500VDC脉冲电压，105℃下寿命≥3000小时
安全设计：金属化聚丙烯薄膜结构，失效时呈开路模式
2.微波炉高压变压器保护
方案架构：Y1电容（2200pF/400VAC）跨接在初级线圈与地线间
特殊要求：通过GB4706.21标准1500VAC/1分钟耐压测试
3.空气炸锅EMI抑制
实现方案：X2+Y2组合（X2:0.33μF, Y2:4700pF）构成三重π型滤波…
4.智能马桶座圈加热模块
方案：Y2电容（2.2nF/1500VDC）跨接PTC加热丝与接地金属框架
安全要求：防水型环氧树脂封装，漏电流＜0.35mA
5.无线充电器EMI抑制
方案：X1Y2组合（X1:100nF/4kV, Y2:1nF×2）构成π型滤波器
关键参数：工作频率兼容Qi v2.0标准(87-205kHz)
6.扫地机器人电机驱动
方案：X2电容（0.33μF/310VAC）并联在BLDC电机三相输入端
寿命测试：20000次启停循环后容量衰减≤5%
7.智能手机快充适配器
配置：X2电容（0.33μF/310VAC）并联2.2mH差模电感
认证：需通过UL60384-14 Class X2认证
案例：安克30W氮化镓充电器实测EMI降低15dBμV

第二章 工业自动化
8.变频器直流母线主动放电
创新设计：并联X2电容组（3×10μF/800VDC）与泄放电阻网络
动态特性：可在3秒内将600VDC母线电压降至安全范围
9.伺服系统编码器供电滤波
精密方案：0805封装的X1电容（100nF）与铁氧体磁珠组成LC电路…
9.PLC数字量输入模块浪涌防护
方案：Y1电容（1nF/8kV）并联气体放电管，满足IEC61000-4-5 Level 4

第三章 新能源与特殊领域
1`.光伏微型逆变器MPPT控制
拓扑结构：X1电容（4.7nF）与SiC MOSFET组成谐振吸收回路
环境适配：通过-40℃~125℃温度循环测试1000次
11.电动汽车充电桩漏电保护
安全架构：Y2电容（10nF×3）星型连接实现三相电流平衡监测…
12.海上风电变流器盐雾防护
方案：陶瓷封装Y2电容（3.3nF/3000VDC）用于机舱控制系统
环境适应：通过IEC60721-3-6 Class 6M3认证
13.矿用防爆设备本安电路
方案：X2+Y3组合（X2:0.1μF, Y3:220pF）实现三重隔离
防爆认证：满足GB3836.1-2025 Ex ia IIC标准
14.800V高压快充桩
配置：X1+Y1组合（X1:100nF/4kV, Y1:220pF/8kV）
车规认证：必须满足AEC-Q200 Grade 0（-40℃~150℃）
15.氢燃料电池DC/DC模块
配置：金属化聚丙烯X2电容（2.2μF/2500VDC）
环境适应性：通过1000次-40℃~125℃温度循环测试
16.呼吸机隔离电源安全监测
方案：双Y1电容（1nF×2/8kV）串联结构，漏电流＜10μA
17.MRI设备射频屏蔽滤波
方案：Y2电容（3.3nF/5000VDC）采用聚四氟乙烯介质
18.核磁共振设备梯度电源滤波
方案：双Y1电容（3×680pF/10kV）星型布局，满足IEC 60601-2-33对300MHz频段干扰抑制要求
特殊工艺：采用PTFE介质材料，-269℃~260℃全温区容量漂移＜±5%
19.手术机器人无线供电系统
方案：X1Y1组合（X1:4.7nF/3kV, Y1:2.2nF/8kV）实现13.56MHz谐振隔离
安全冗余：通过ISO 13482:2025功能安全认证
20.卫星姿控系统电源总线保护
方案：X2电容阵列（22μF/100VDC）耐受100krad太空辐射剂量
结构创新：陶瓷外壳+金电极设计，真空环境下气密性达10^-9 Pa·m³/s
21.航空发动机ECU抗干扰
方案：Y2电容（10nF/1500VAC）满足DO-160G第22章雷电防护要求
22.深海探测器高压补偿
方案：钛合金封装X2电容（100μF/6kV）在110MPa水压下维持＜1%容量衰减
测试标准：通过DNVGL-OS-E406超高压认证
23.电磁炮脉冲电源组
方案：X1电容组（0.1μF/50kV×100）串联实现100kJ能量存储
关键参数：dV/dt≥100kV/μs耐受能力
24.5G基站GaN功放保护
方案：X1电容（3.3nF/3kV）并联在PA模块供电端，抑制40MHz开关振铃
特殊工艺：采用纳米晶薄膜技术降低ESR（≤10mΩ）
25.星链终端防雷设计
方案：Y2电容（1nF/1500V）串联气体放电管，满足MIL-STD-461G标准
26.太赫兹波导滤波
方案：X2超低寄生电感电容（100pF，L<0.5nH）用于300GHz信号调理
27.GPU服务器PSU优化
方案：X2电容阵列（4×47μF/800VDC）实现12V总线纹波＜50mV
28.液冷数据中心漏电监测
方案：Y1电容（2.2nF）构建绝缘阻抗检测桥路，精度±0.1MΩ
