三类电阻在材料、抗浪涌和燃特性上差异显著：绕线电阻耐高压但响应慢，金属氧化膜适合振铃抑制，氧化膜电阻ESD防护最优。六大应用场景决策方案包括：化工防爆选用氧化膜电阻；光伏逆变器采用绕线+金属氧化膜混合架构；钢铁电炉使用水冷绕线电阻；车载ECU集成贴片电阻与TVS二极管；风电变流器采用高压氧化膜串联组；5G基站应用自恢复智能材料电阻。不同场景匹配最优技术组合，实现安全与性能平衡。

一、三类电阻技术特征全景对比

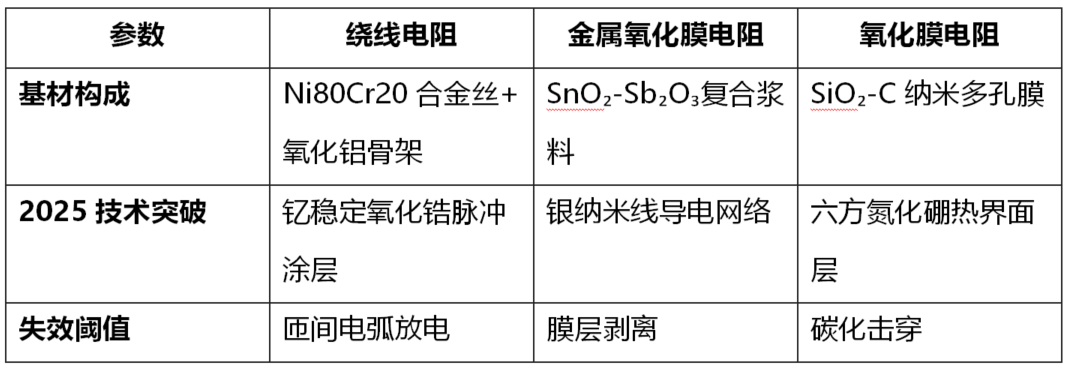

1.材料结构与性能边界

2. 抗浪涌性能
[绕线电阻] >[金属氧化膜] >[氧化膜]
动态响应差异：
o绕线电阻：10μs级能量吸收，但重复冲击后TCR劣化
o金属氧化膜：500ns级响应，适合振铃抑制
o氧化膜电阻：5ns级超快响应，ESD防护首选

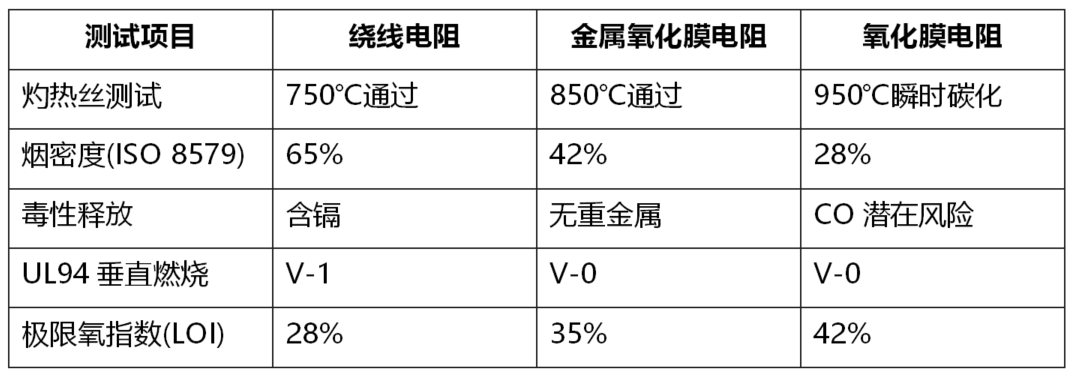

3.燃特性分级评估

二、六大场景决策树与实施方案
场景一：禁止明火燃烧（化工防爆）
首选方案：氧化膜电阻+陶瓷封装
技术依据：
o950℃碳化自隔离特性
o通过ATEX/IECEx认证
场景二：抗浪涌冲击（光伏逆变器）
混合架构：
o初级：绕线电阻（耐受6kV/10μs）
o次级：金属氧化膜电阻（抑制振铃）
场景三：高温禁燃（钢铁电炉）
水冷式绕线电阻系统：
o双层不锈钢水道设计（ΔT<30℃）
o红外热成像实时监控（EN 60584-1 Class 1）
场景四：紧凑型抗浪涌（车载ECU）
创新设计：
o金属氧化膜贴片电阻（1210封装）
o集成TVS二极管阵列
场景五：高压抗浪涌（风电变流器）
堆叠方案：
o10kV氧化膜电阻串联组
o均压环+局部放电监测
场景六：自恢复型防护（5G基站）
智能材料：
o形状记忆合金绕线电阻
o相变材料热管理系统
