人工智能芯片就像一个超大型数据处理中心，内部数十亿个晶体管每秒要完成万亿次运算，而连接这些晶体管的 PCB 线路，就像密密麻麻的 “神经纤维”，决定着算力能否顺畅释放。传统 PCB 在面对 AI 芯片的高密互联需求时逐渐力不从心，而 HDI（高密度互联）板材凭借 “超细线路 + 微型过孔” 的特性，成为 AI 芯片的 “性能加速器”。

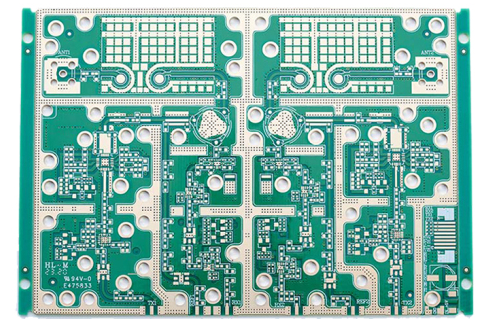

信号传输：HDI 的 “超宽高速路”

AI 芯片的算力提升依赖于海量数据的并行传输，比如一块 GPU 的张量核心之间，每秒要交换数十 GB 的数据，这对 PCB 的信号路径提出极致要求：

短线长减少延迟。HDI 板材能实现 25μm 的线宽线距（传统 PCB 多为 50μm 以上），让芯片内部的信号路径缩短 30%。在 Transformer 架构的 AI 芯片中，这种短线优势使数据在不同计算单元间的传输延迟从 1ns 降至 0.7ns，相当于每秒钟多完成 300 亿次数据交换。某 PCB 批量厂家为云端 AI 芯片生产的 HDI 载板，1cm² 内可布设 1000 条信号线，是传统四层板的 5 倍，完美适配 3D 堆叠芯片的互联需求。

微型过孔降低损耗。HDI 采用激光钻孔技术，过孔直径可缩小至 50μm 以下（传统机械钻孔最小 100μm），过孔周围的信号干扰区（称为 “阻焊盘”）面积减少 75%。测试显示，10GHz 信号通过 HDI 的微型过孔时，插入损耗仅 0.5dB，而传统过孔达 1.5dB，这意味着 AI 芯片的高频信号能多传输 30% 的距离而不失真。PCB 批量厂家的眼图测试证明，采用 HDI 的 AI 芯片，高速信号的 “眼图张开度” 比传统 PCB 高 20%，数据误码率控制在 1e-15 以下。

供电稳定性：AI 芯片的 “稳压心脏”

AI 芯片在满负荷运行时，核心电流可达 100A 以上，相当于同时点亮 1000 盏 100W 灯泡，供电波动哪怕只有 1%，也会导致算力骤降：

多层电源层 “分流减压”。HDI 板材可设计 8-12 层的电源 / 接地层，像 “多层水网” 一样分散电流，每层承担的电流从传统 PCB 的 20A 降至 10A，铜箔温升降低 15℃。在某训练芯片中，HDI 的电源层阻抗（0.5mΩ）比传统四层板（2mΩ）低 75%，电源纹波从 50mV 降至 10mV，满足 GPU 核心对电压精度（±2%）的严苛要求。

埋入式电阻电容 “就近供电”。HDI 支持在板材内部埋入微型电阻（01005 封装）和电容，让供电元件与芯片引脚的距离缩短至 1mm 以内，响应速度比传统外挂元件快 10 倍。PCB 批量厂家的测试显示，这种设计能将 AI 芯片的瞬时电流冲击（从 0A 到 100A）导致的电压跌落从 200mV 降至 50mV，避免因供电不足触发的芯片保护机制。

散热与密度：紧凑空间的 “平衡术”

AI 芯片的热密度已达 500W/cm²，相当于火箭发动机的 1/10，HDI 的高密度设计必须与散热需求兼容：

薄型材料加速散热。HDI 常用的超薄基板（厚度 0.1mm）和高导热树脂（导热系数 1W/m・K），配合表面镀镍金（导热系数 90W/m・K），让热量从芯片核心传导至散热片的路径缩短 40%。某 AI 加速卡的测试显示，采用 HDI 的 PCB，芯片结温比传统 PCB 低 10℃，风扇转速可降低 20%，噪音减少 5 分贝。

立体布线 “见缝插针”。HDI 的 “任意层互联” 技术，允许信号线在任意层跳转，像 “立体停车场” 一样利用空间，在相同面积下比传统 PCB 多布设 50% 的线路。这让 AI 芯片的外围电路（如内存接口、PCIe 通道）能更贴近核心，减少信号绕路，间接降低线路损耗导致的额外发热。PCB 批量厂家的热成像图显示，HDI 板材的热量分布均匀度比传统 PCB 高 30%，避免局部热点烧毁元件。

PCB 厂家的 “微雕工艺”

HDI 板材的生产精度堪比 “芯片级”，PCB 批量厂家需要突破多项技术瓶颈：

激光钻孔 “微米级瞄准”。采用紫外激光（波长 355nm）钻孔，定位误差控制在 3μm 内，相当于在头发丝上打 3 个孔而不重叠。PCB 批量厂家的自动光学检测（AOI）设备，每小时可检查 100 块 HDI 板，识别 0.01mm 的孔位偏差，确保过孔与芯片引脚精准对接。

层压对齐 “纳米级贴合”。HDI 的各层对齐误差需＜5μm，否则会导致微型过孔断路。PCB 批量厂家使用 X 射线定位系统，将层压偏差控制在 3μm 内，12 层板的总累积误差＜30μm，相当于一根头发丝的直径。这种精度让 HDI 的层间导通率达 99.99%，远高于传统 PCB 的 99.5%。

表面处理 “零缺陷”。AI 芯片的焊盘平整度要求＜1μm，HDI 采用 “化学镀镍金” 工艺，金层厚度偏差控制在 0.1μm 内，避免因焊盘高低不平导致的虚焊。PCB 批量厂家的 3D 轮廓仪检测显示，HDI 焊盘的平面度比传统 PCB 高 5 倍，满足 AI 芯片的 “倒装焊” 需求。

​HDI 板材正在成为 AI 芯片算力突破的 “隐形瓶颈”。当传统 PCB 还在为 10GHz 信号发愁时，PCB 批量厂家的 HDI 技术已能驾驭 56GHz 的毫米波信号，支撑着 AI 芯片从每秒千万亿次运算（PFlops）向百亿亿次（EFlops）迈进。未来，随着 3D IC 和 Chiplet 技术的普及，HDI 的布线密度还将再提升 10 倍，让 AI 芯片这个 “数字大脑” 拥有更发达的 “神经网络”，在自动驾驶、药物研发等领域绽放更大能量。
