前言

学习嵌入式按键处理时，代码里的定时器消抖、环形缓冲区逻辑，初看像 “迷宫”，我啃了好久才摸透门道。这些内容对新手有难度，但每个细节都藏着嵌入式开发的关键思维—— 从定时器延迟确认按键，到环形缓冲区用读写指针 “绕圈” 存数据，一步没懂就容易卡壳。

希望你读教程时，逐行抠逻辑、遇疑问别跳过，把 “按键咋消抖”“数据咋不丢” 这些问题吃透。嵌入式开发的魅力，就在于拆解复杂代码，挖出简洁精妙的设计。静下心，啃透这些基础，后续进阶会顺很多，咱们一起从这 “难啃” 的按键处理开始，推开嵌入式的门！

一、为啥要学这些？

想象你做了个按键控制的小灯项目：按下按键，灯却疯狂闪烁（抖动误判）；快速按多次，只响应了一次（数据丢失）。这两个问题，按键消抖和环形缓冲区就是 “解药”。接下来从 0 开始，用最白话的方式讲透，确保纯小白也能懂！

二、第一节：用定时器消除按键抖动（解决 “按键乱跳” 问题）

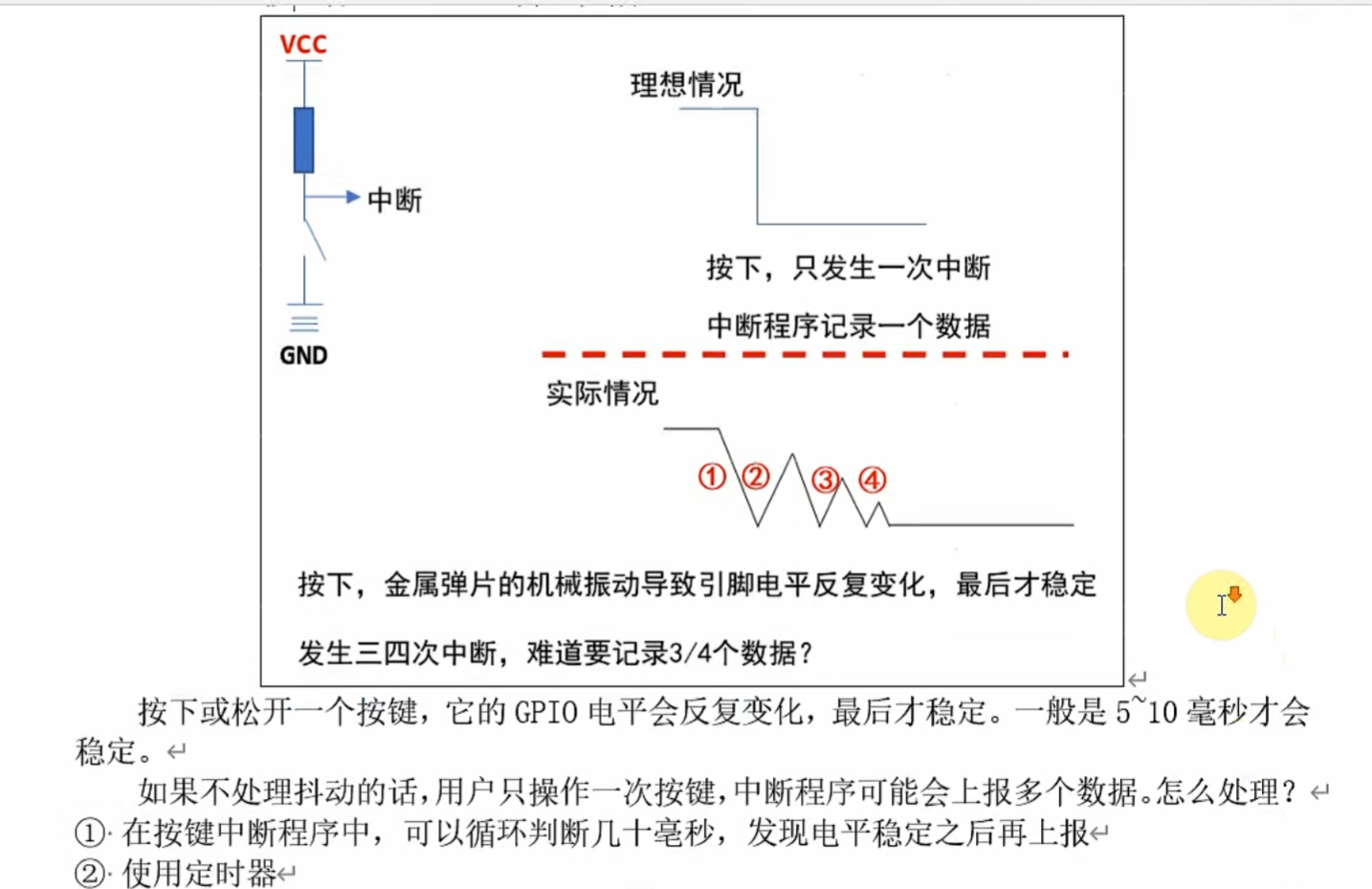

1. 先理解 “按键抖动” 多讨厌

• 理想情况：按下按键 → 电平变低 → 松开变高，干干净净一次触发（像图里的 “理想情况”）。
• 实际情况：按下时，金属弹片会 “颤一下”，电平疯狂跳变（图里的①②③④），几毫秒内触发多次中断，程序会以为 “按了好几次”。

这就像你按一下开关，灯却闪了好几下 —— 体验极差，必须解决！

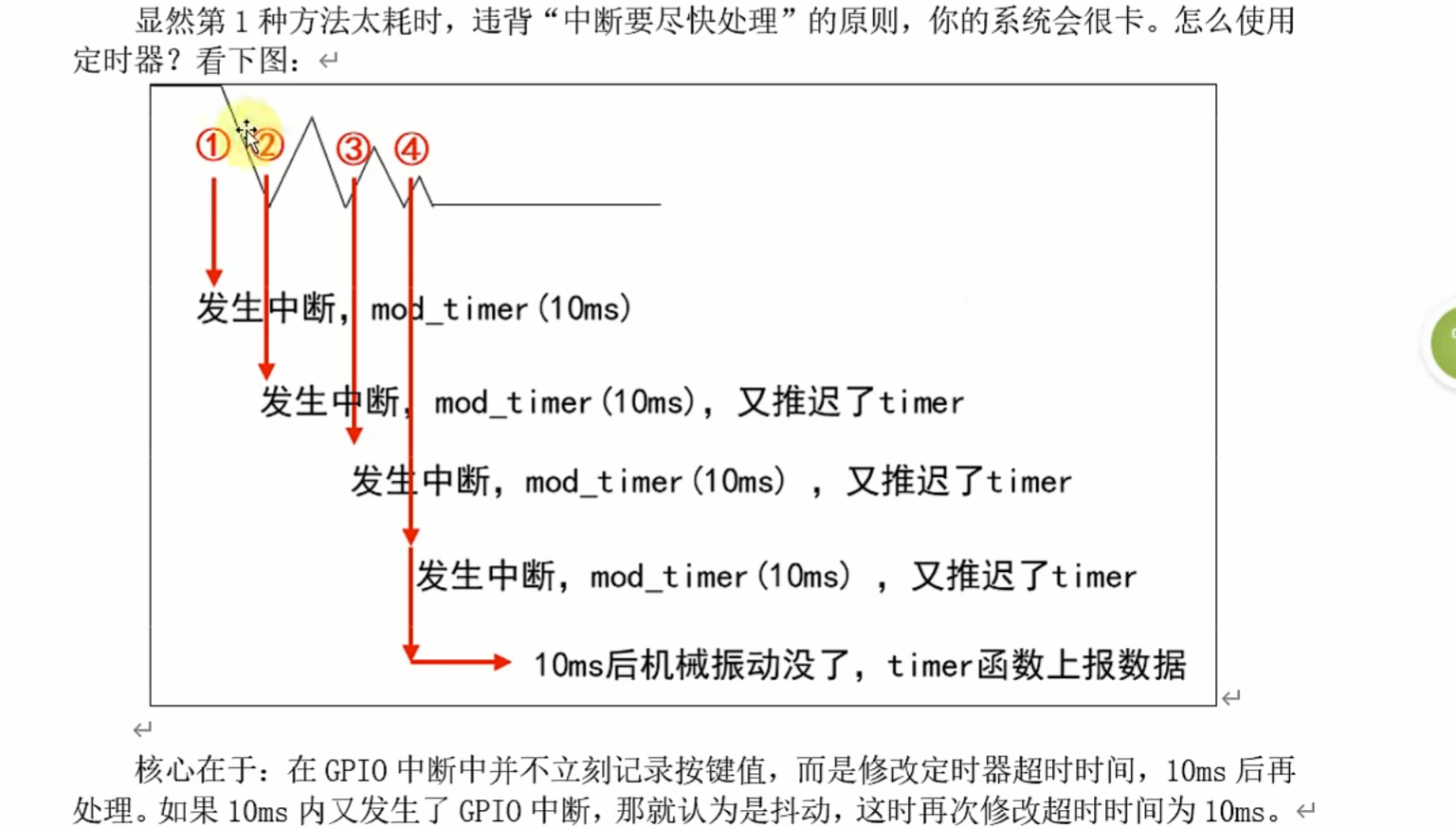

2. 解决思路：“延迟确认”（对应定时器消抖的图）

核心逻辑：第一次检测到按键时，不着急说 “按了”，而是等一小会儿（比如 10ms）。如果这 10ms 内电平又变了（抖动），就重新等；要是 10ms 后电平稳定，才确认是真的按了。

类比：你听到门铃响，先不着急开门，等 10 秒（防止恶作剧按一下就跑），如果 10 秒后门铃还在响，才确认有人。

3. 代码逐行拆解（把每个变量、函数当 “道具” 讲）

// 定义“软定时器”结构体：就像一个“智能闹钟”
struct soft_timer {
    uint32_t timeout;     // 闹钟响的时间（记录“未来什么时候超时”）
    void *args;           // 闹钟响了要传的参数（暂时用不到，先留着）
    void (*func)(void *); // 闹钟响了要执行的函数（比如“记录按键”）
};

// 全局变量：按键的“智能闹钟”、按键计数（记录真的按了多少次）
struct soft_timer key_timer = {~0, NULL, key_timeout_func};
// ~0 是让timeout初始化为很大的数（相当于“闹钟还没设”）
int key_cut = 0;

// 闹钟响了要做的事：真正确认按键有效！
void key_timeout_func(void *args) {
    key_cut++;          // 按键计数+1（终于确定是真的按了！）
    key_timer.timeout = ~0; // 把闹钟关掉（重置为“没设闹钟”）
}

// 修改闹钟时间：每次检测到按键，重新设闹钟
void mod_timer(struct soft_timer *pTimer, uint32_t timeout) {
    // HAL_GetTick() 是系统跑了多少毫秒，加上timeout就是“多久后响”
    pTimer->timeout = HAL_GetTick() + timeout;
}

// 主循环里检查闹钟：看时间到了没
void cherk_timer(void) {
    // 如果现在时间 >= 闹钟时间，说明该执行任务了！
    if (key_timer.timeout <= HAL_GetTick()) {
        key_timer.func(key_timer.args); // 执行“记录按键”的操作
    }
}

// 按键中断回调：检测到按键引脚变化时触发（相当于“听到门铃响”）
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
    if (GPIO_Pin == GPIO_PIN_14) { // 假设按键接在这个引脚
        mod_timer(&key_timer, 10); // 设闹钟：10ms后响（延迟确认）
    }
}

// 主函数：初始化 + 循环
int main(void) {
    HAL_Init();          // 初始化HAL库
    SystemClock_Config();// 配置系统时钟
    MX_GPIO_Init();      // 初始化按键引脚
    OLED_Init();         // 初始化OLED屏幕（用来显示按键次数）
    OLED_Clear();        // 清屏

    while (1) {
        cherk_timer();   // 不停检查“闹钟”响了没
        // 在屏幕显示按键次数（key_cut）
        OLED_PrintSignedVal(0, 6, key_cut);
    }
}

人话解释每个部分：

• struct soft_timer：定义一个 “智能闹钟”，存了 “什么时候响”“响了要做什么”。
• key_timeout_func：闹钟响了，就执行 “按键计数 + 1”（确认是真按键）。
• mod_timer：每次按键触发（门铃响），就重新设闹钟（延迟 10ms）。
• cherk_timer：主循环里不停看 “现在时间”，到了闹钟时间就执行 key_timeout_func。

三、第二节：环形缓冲区原理（解决 “按键数据丢失” 问题）

1. 核心问题：按键太快会丢数据！

假设你疯狂按按键，1 秒按 10 次，但主循环 1 秒只能处理 5 次 —— 剩下 5 次就会被覆盖（丢数据）。这时候需要一个 “临时仓库” 存按键值，主循环慢慢取，这就是环形缓冲区。

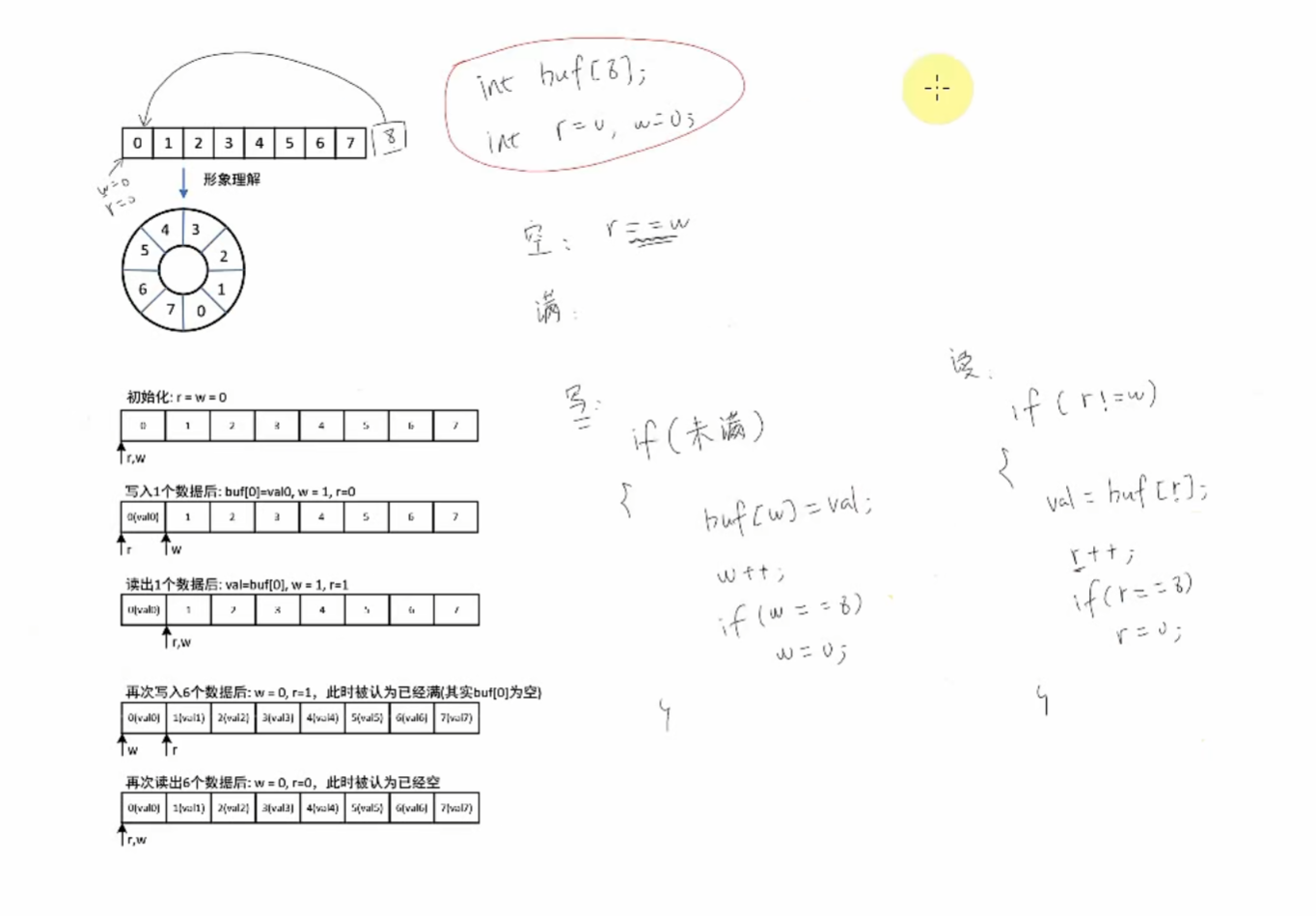

2. 环形缓冲区原理（用 “跑道” 比喻，对应手绘图）

把数组想象成一个环形跑道，有两个 “跑步的人”：

• 写指针 w：负责 “存数据”，跑一圈后回到起点（像把数据放到跑道的某个位置）。

• 读指针 r：负责 “取数据”，也跑一圈（从跑道拿数据）。

• 空：r 和 w 碰到一起（没数据了）。

• 满：w 快追上 r 了（没空间存新数据了）。

类比：跑道上有 10 个格子，w 放数据，r 取数据，绕圈跑，永远不挤在一起（除非满了）。

3. 代码逐行拆解（把环形缓冲区当 “仓库” 讲）

circle_buffer.h（头文件：定义仓库规则）

#ifndef _CIRCLE_BUF_H
#define _CIRCLE_BUF_H

#include <stdint.h> // 引入标准整数类型（比如uint8_t是1字节）

// 定义“环形缓冲区”结构体：存读写指针、仓库大小、数据数组
typedef struct circle_buf {
    uint32_t r;      // 读指针：下一个要取数据的位置
    uint32_t w;      // 写指针：下一个要存数据的位置
    uint32_t len;    // 仓库总长度（有多少个格子）
    uint8_t *buf;    // 实际存数据的数组（仓库的格子）
} circle_buf, *p_circle_buf;

// 初始化仓库：告诉程序“仓库多大、用哪个数组存”
void circld_buf_init(p_circle_buf pCircleBuf, uint32_t len, uint8_t *buf);

// 从仓库取数据：成功返回0，空返回-1
int circle_buf_read(p_circle_buf pCircleBuf, uint8_t *pval);

// 往仓库存数据：成功返回0，满返回-1
int cirble_buf_write(p_circle_buf pCircleBuf, uint8_t val);

#endif

circle_buffer.c（实现文件：仓库的具体操作）

#include <stdint.h>
#include "circle_buffer.h"

// 初始化仓库：把读写指针复位，记录仓库大小和数组地址
void circld_buf_init(p_circle_buf pCircleBuf, uint32_t len, uint8_t *buf) {
    pCircleBuf->r = pCircleBuf->w = 0; // 读写指针都从第一个格子开始
    pCircleBuf->len = len;             // 记录仓库有多少格子
    pCircleBuf->buf = buf;             // 记录数组地址（仓库的位置）
}

// 从仓库取数据：把r位置的数据给pval，然后r后移
int circle_buf_read(p_circle_buf pCircleBuf, uint8_t *pval) {
    // r和w不一样，说明仓库里有数据
    if (pCircleBuf->r != pCircleBuf->w) {
        *pval = pCircleBuf->buf[pCircleBuf->r]; // 把数据放到pval里
        pCircleBuf->r++;                        // 读指针后移一格
        // 如果到仓库末尾，绕回开头（环形的关键！）
        if (pCircleBuf->r == pCircleBuf->len) {
            pCircleBuf->r = 0;
        }
        return 0; // 成功取数据
    } else {
        return -1; // 仓库空，取不了
    }
}

// 往仓库存数据：把val放到w位置，然后w后移
int cirble_buf_write(p_circle_buf pCircleBuf, uint8_t val) {
    uint32_t newt_w = pCircleBuf->w + 1; // 计算下一个存数据的位置
    // 如果到仓库末尾，绕回开头
    if (newt_w == pCircleBuf->len) {
        newt_w = 0;
    }
    // newt_w和r不一样，说明仓库没满（满了的话newt_w会等于r）
    if (newt_w != pCircleBuf->r) {
        pCircleBuf->buf[pCircleBuf->w] = val; // 把数据存入仓库
        pCircleBuf->w = newt_w;               // 写指针后移一格
        return 0; // 成功存数据
    } else {
        return -1; // 仓库满，存不了
    }
}

人话解释每个部分：

• circld_buf_init：初始化仓库，告诉程序 “用哪个数组、多大”，读写指针从 0 开始。
• circle_buf_read：从r位置取数据，取完r后移，到末尾就绕回开头。
• cirble_buf_write：把数据放到w位置，放完w后移，到末尾也绕回开头；如果w追上r，说明仓库满了。

四、第三节：用环形缓冲区存按键（实战，结合前两节）

1. 需求：按键太快也不丢数据！

在第一节 “定时器消抖” 的基础上，把确认后的按键值存到环形缓冲区，主循环慢慢取，这样就算疯狂按按键，数据也不会丢。

2. 代码修改点：新增环形缓冲区逻辑

#include "main.h"
#include "i2c.h"
#include "gpio.h"
#include "driver_oled.h"
#include "circle_buffer.h"

/**
 * 软件定时器结构体：实现非阻塞延时和回调机制
 * timeout: 超时时间戳（毫秒）
 * args: 回调函数参数
 * func: 超时回调函数指针
 */
struct soft_timer
{
  uint32_t timeout;       // 超时时间戳（单位：毫秒）
  void * args;            // 回调函数的参数（通用指针，可指向任意类型数据）
  void (*func)(void *);   // 超时回调函数指针（参数为通用指针，返回值为void）
};

// 函数声明
void key_timeout_func(void *args);
void mod_timer(struct soft_timer *pTimer, uint32_t timeout);
void cherk_timer(void);
void SystemClock_Config(void);

// 全局变量：按键计数（记录有效按键次数）
int key_cut = 0;

// 按键处理相关变量
struct soft_timer key_timer = {~0, NULL, key_timeout_func};  // 按键消抖定时器（初始未启用）
static uint8_t g_data_buf[100];                             // 环形缓冲区数据存储区
static circle_buf g_key_bufs;                                // 环形缓冲区控制结构体

/**
 * @brief 按键超时回调函数 - 消抖完成后确认按键状态
 * @param args: 回调函数参数（此处未使用）
 * @retval None
 */
void key_timeout_func(void *args)
{
  uint8_t key_val;
  key_cut++;                    // 有效按键计数+1
  key_timer.timeout = ~0;       // 重置定时器（标记为未启用）

  // 读取按键状态并编码
  if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_14) == GPIO_PIN_RESET)
    key_val = 0x1;              // 按下状态（低电平）
  else
    key_val = 0x81;             // 松开状态（高电平）

  // 将按键状态写入环形缓冲区
  cirble_buf_write(&g_key_bufs, key_val);
}

/**
 * @brief 设置定时器超时时间
 * @param pTimer: 定时器结构体指针
 * @param timeout: 超时时间（毫秒）
 */
void mod_timer(struct soft_timer *pTimer, uint32_t timeout)
{
  pTimer->timeout = HAL_GetTick() + timeout;  // 计算未来超时时间点
}

/**
 * @brief 检查定时器是否超时
 */
void cherk_timer(void)
{
  if (key_timer.timeout <= HAL_GetTick())  // 当前时间 >= 超时时间
  {
    key_timer.func(key_timer.args);         // 执行超时回调函数
  }
}

/**
 * @brief 外部中断回调函数 - 按键触发外部中断时调用
 * @param GPIO_Pin: 触发中断的引脚
 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
  if (GPIO_Pin == GPIO_PIN_14)  // 确认是按键引脚触发的中断
  {
    mod_timer(&key_timer, 10);  // 重置消抖定时器（10ms）
  }
}

/**
 * @brief 系统时钟配置函数（由CubeMX自动生成）
 */
void SystemClock_Config(void);

/**
 * @brief 主函数 - 程序入口点
 * @retval int 理论上返回程序退出状态（嵌入式系统通常不会返回）
 */
int main(void)
{
  int len;  // 用于记录OLED显示位置

  // 系统初始化
  HAL_Init();                  // 初始化HAL库
  SystemClock_Config();        // 配置系统时钟

  // 外设初始化
  circld_buf_init(&g_key_bufs, 100, g_data_buf);  // 初始化环形缓冲区
  MX_GPIO_Init();              // 初始化GPIO（包括按键引脚配置）
  MX_I2C1_Init();              // 初始化I2C1（用于OLED通信）

  // OLED初始化
  OLED_Init();                 // 初始化OLED显示屏
  OLED_Clear();                // 清屏OLED

  // 显示初始内容
  OLED_PrintString(0, 0, "cnt     : ");        // 显示计数标签
  len = OLED_PrintString(0, 2, "key val : ");  // 显示按键值标签，并记录字符串长度

  // 主循环
  while (1)
  {
    cherk_timer();             // 检查定时器是否超时（处理按键消抖）

    // 更新OLED显示
    OLED_PrintSignedVal(len, 0, key_cut);  // 显示当前按键计数

    // 从环形缓冲区读取按键值并显示
    uint8_t key_val = 0;
    if (circle_buf_read(&g_key_bufs, &key_val) == 0)  // 读取成功
    {
      OLED_ClearLine(len, 2);          // 清除原有显示
      OLED_PrintHex(len, 2, key_val, 1);  // 显示新的按键值
    }

    // 其他主循环任务（可在此添加）
  }
}

3. 流程总结（像流水线一样）

1. 消抖确认：按键中断 → 定时器延时 → 确认有效按键（第一节逻辑）。
2. 存入仓库：确认后，调用 cirble_buf_write 把按键值存到环形缓冲区（防止丢）。
3. 主循环处理：定期调用 circle_buf_read 取数据，慢慢显示 / 处理（比如控制 LED）。

五、文件操作：Keil5 里咋新建文件？（纯小白步骤）

1. 复制工程

找到第一节的代码（比如0603_key_timer），复制一份，改名为0604_key_circle_buffer（对应文档里的 “修改得来”）。

2. 新建 Lib 文件夹

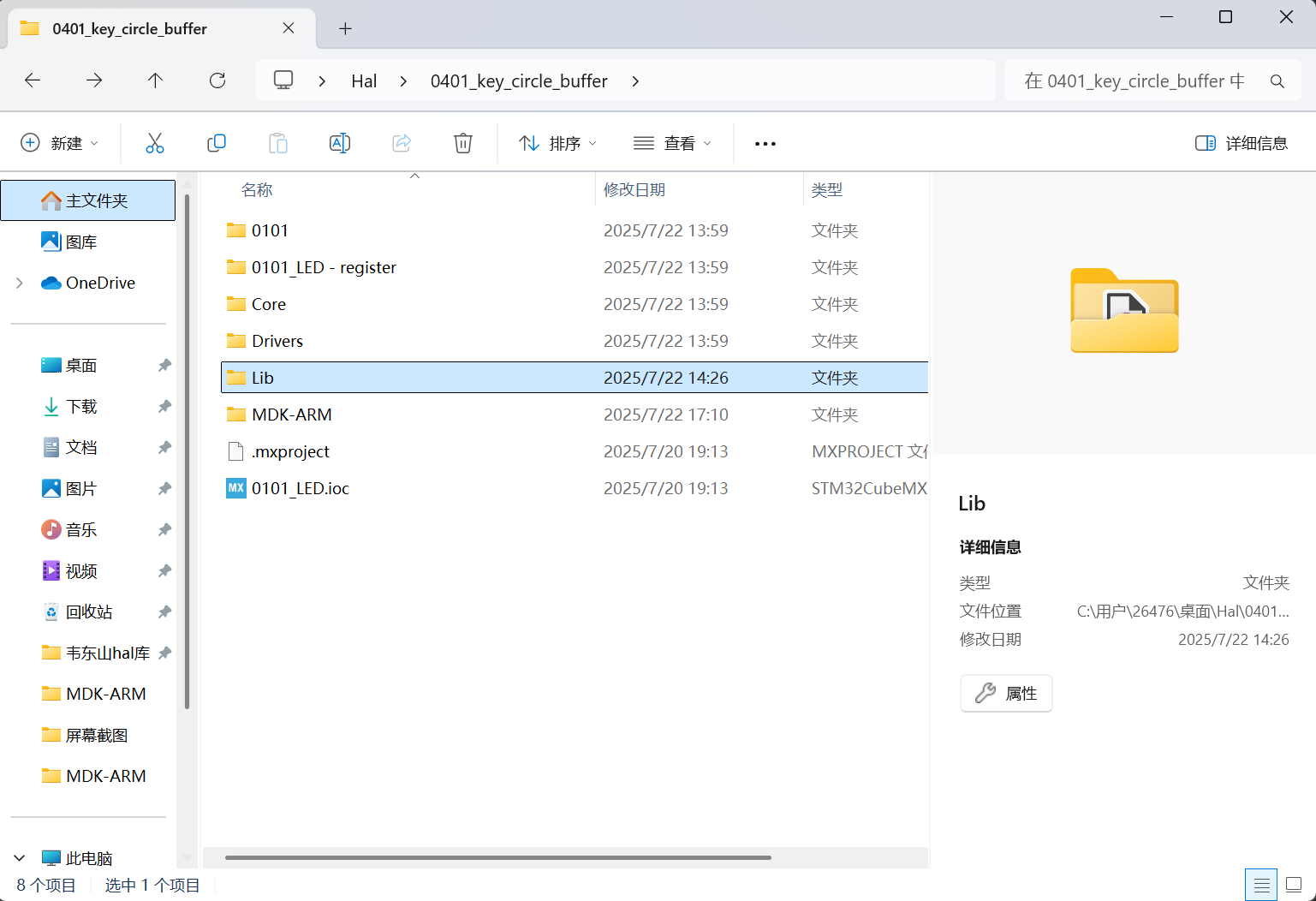

在工程里新建一个文件夹叫Lib（对应图里的文件结构），用来放环形缓冲区的代码。

3. 新建 circle_buffer.c 和 circle_buffer.h

• 在Lib文件夹里，新建两个 “文本文档”，分别改名circle_buffer.c和circle_buffer.h。

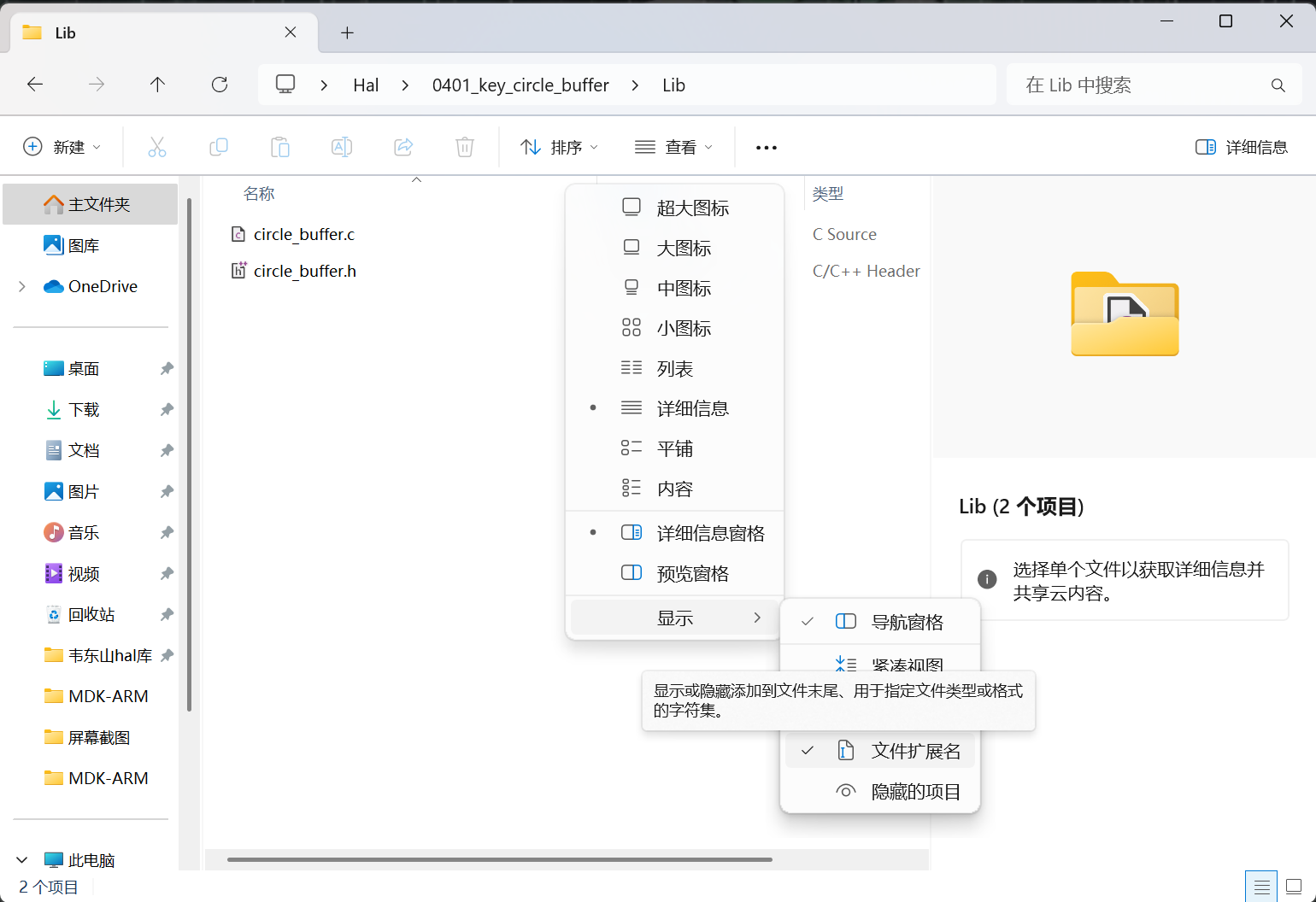

• 注意：Windows 默认会加.txt后缀，要去Lib文件夹里看（如图），把.txt删掉！（否则 Keil5 不认）

4. 加到 Keil5 工程

• 打开 Keil5 → 点击Manage Project Items → 新建一个分组Lib → 把circle_buffer.c加到这个分组里 → 保存。
• 然后在Options for Target → C/C++ → Include Paths里，添加Lib文件夹的路径（让编译器能找到circle_buffer.h）。

六、常见问题解答（初学者踩坑点）

1. 为啥用~0重置定时器？
   ~0是全 1（比如 32 位就是0xFFFFFFFF），比HAL_GetTick()大很多，相当于 “让定时器永远不超时”，表示 “现在没在计时”。

2. 环形缓冲区满了咋办？
   可以在写数据时判断返回值（cirble_buf_write返回 - 1 就是满了），然后做处理：比如丢弃旧数据、报错提示。

3. 按键值存0x1和0x81有啥用？
   这是自定义的标记，0x1代表 “按下”，0x81代表 “松开”（也可以存按键编号、时间戳，看需求）。

七、总结：从原理到实战的完整链路

1. 按键抖动：用定时器延迟确认（等抖动消失），解决 “误判多次”。
2. 数据丢失：用环形缓冲区暂存数据（像仓库一样存起来），解决 “处理不过来”。
3. 工程实践：在 Keil5 里新建文件、改后缀、加工程，把知识落地。

现在再看老师的图，是不是能对应上了？按键抖动的图对应第一节，环形缓冲区的图对应第二节，文件结构的图对应工程操作。
